Рама — HITACHI EX33MU

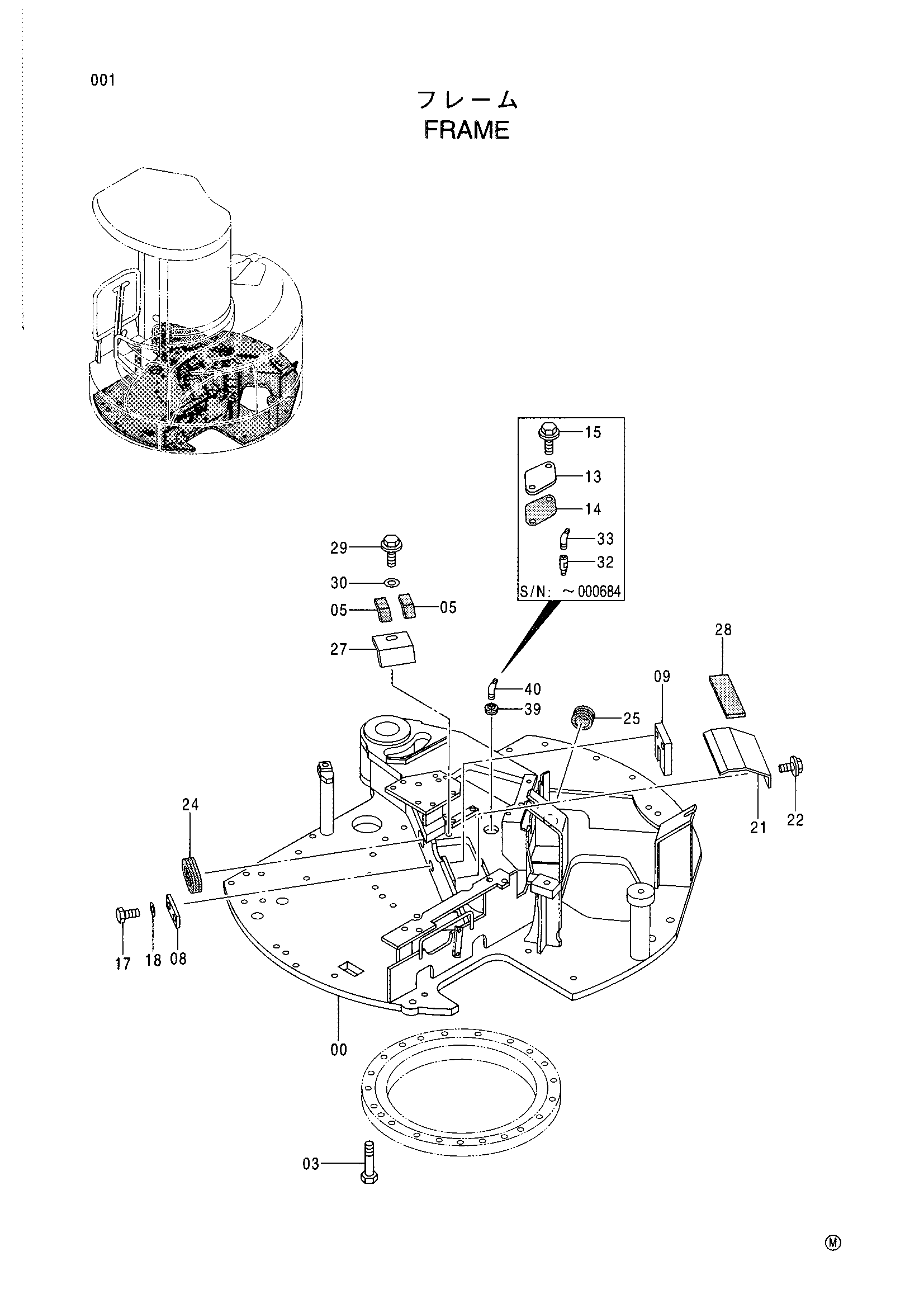

Заводская схема «Рама» для HITACHI EX33MU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004722 | Рама основной | 1 |
| 00 | 5006051 | Рама основной | 1 |
| 03 | J981265 | Болт | 21 |
| 05 | 4372411 | Резиновая прокладка | 2 |
| 08 | 4359789 | Пластина | 1 |
| 08 | 4396491 | Пластина | 1 |
| 09 | 4354601 | Пластина | 1 |
| 09 | 9749326 | Ограничитель | 1 |
| 13 | 4255799 | Крышка | 1 |
| 14 | 4161735 | Манжета | 1 |
| 15 | J051025 | Болт с шайбой | 2 |
| 17 | J971255 | Болт | 2 |
| 17 | J971265 | Болт | 2 |
| 18 | J254012 | Шайба | 2 |
| 21 | 4361010 | Крышка | 1 |
| 22 | J080814 | Болт с шайбой | 2 |
| 24 | 4365857 | Резиновая втулка | 1 |
| 25 | 4201995 | Резиновая втулка | 1 |
| 27 | 4371496 | Крышка | 1 |
| 28 | 4376227 | Резиновая прокладка | 1 |
| 29 | J080820 | Болт с шайбой | 1 |
| 30 | J254008 | Шайба | 1 |
| 32 | 4372950 | Пробка | 1 |
| 33 | J75581 | Пресс-маслёнка | 1 |
| 39 | 4310999 | Пробка | 1 |
| 40 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX33MU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
