Гидробак — HITACHI EX310H-3C

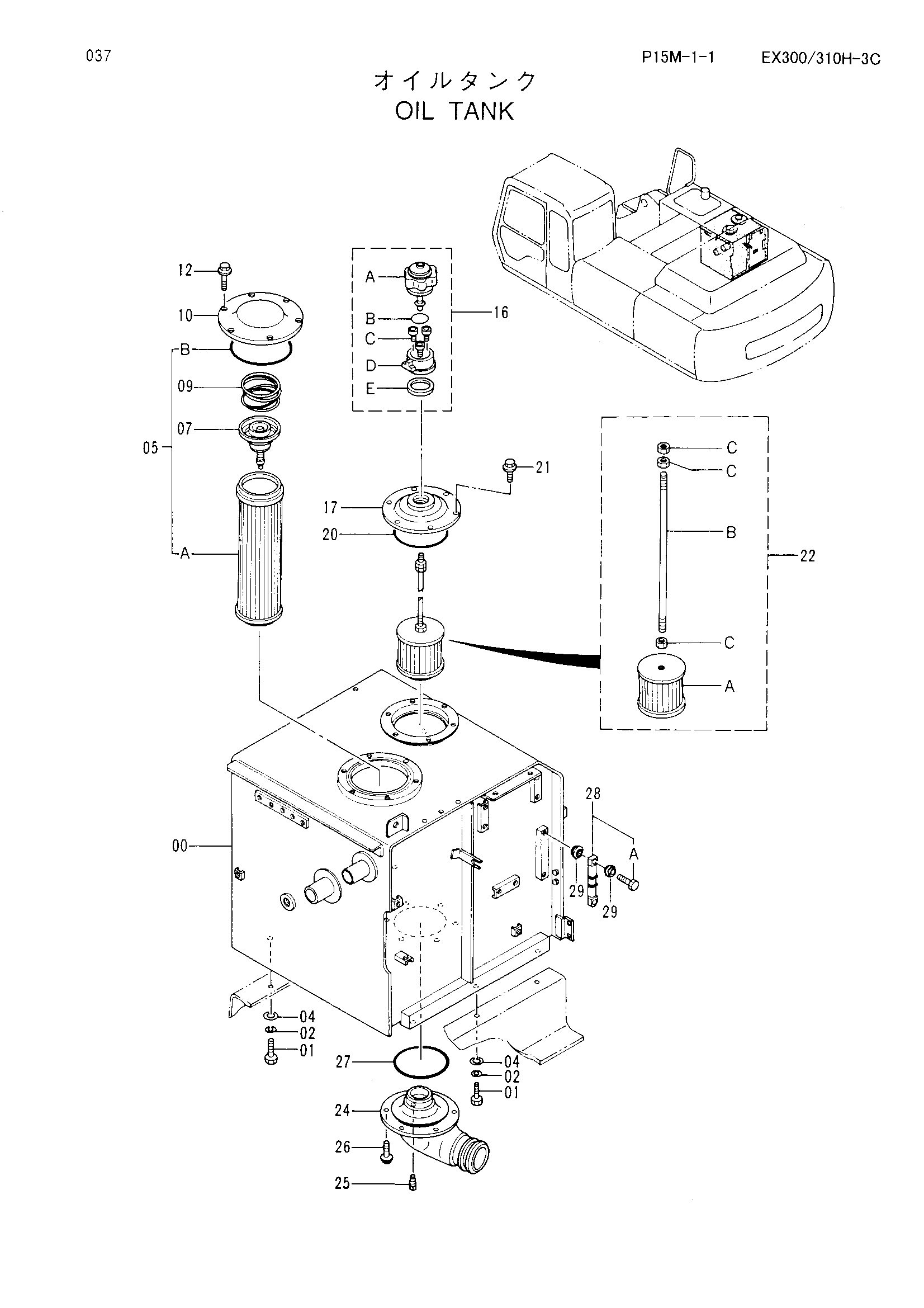

Заводская схема «Гидробак» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003882 | Гидробак | 1 |
| 01 | J901640 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 04 | J222016 | Шайба | 6 |
| 05 | 4325820 | Фильтрующий элемент | 1 |
| 05A | 4292789 | Фильтрующий элемент | 1 |
| 05B | A810190 | Уплотнительное кольцо | 1 |
| 07 | 4180414 | Клапан | 1 |
| 09 | 4226549 | Пружина | 1 |
| 10 | 4204057 | Крышка | 1 |
| 12 | J011018 | Болт с шайбой | 6 |
| 16 | 4178684 | Сапун | 1 |
| 16A | 4222874 | Фильтр | 1 |
| 16B | 953612 | Уплотнительное кольцо | 1 |
| 16C | M340516 | Болт с внутренним шестигранником | 3 |
| 16D | 4222875 | Корпус | 1 |
| 16E | 4222876 | Манжета | 1 |
| 17 | 8037809 | Крышка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | J011025 | Болт с шайбой | 6 |
| 22 | 4271733 | Фильтр всасывание в сборе | 1 |
| 22A | 4210224 | Сетчатый фильтр | 1 |
| 22B | 4323422 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 24 | 2034970 | Всасывающая трубка | 1 |
| 25 | 94-2011 | Пробка | 1 |
| 26 | J011030 | Болт с шайбой | 6 |
| 27 | A810160 | Уплотнительное кольцо | 1 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
