Шланг защита от разрыва клапан трубопроводы (стрела): 2 — HITACHI EX310H-3C

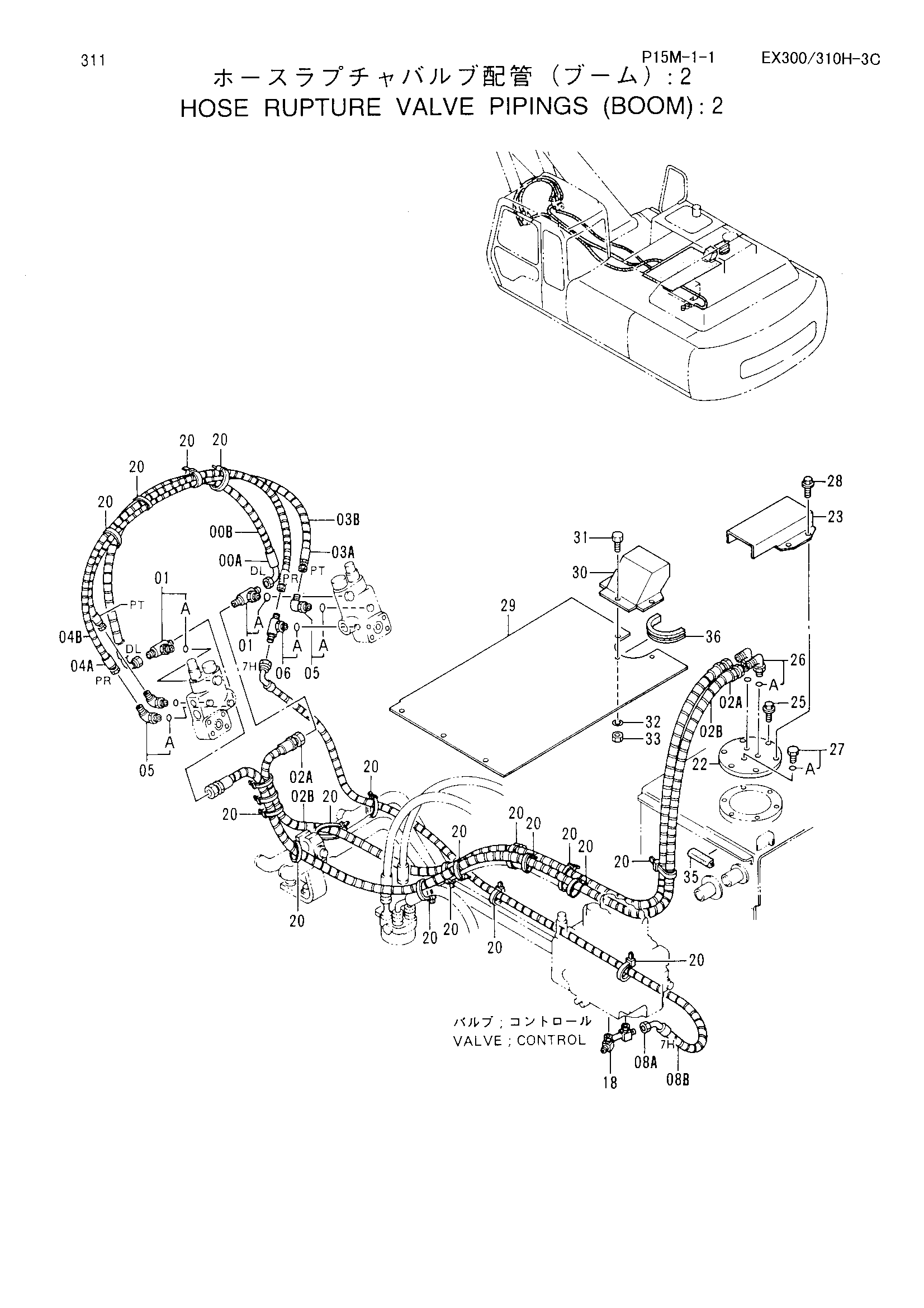

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4239725 | Шланг (DL) | 1 |
| 00B | 4044420 | Защитный кожух | 3 |
| 01 | 4221272 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02A | 4329593 | Шланг | 2 |
| 02B | 4044420 | Защитный кожух | 8 |
| 03A | 4329591 | Шланг (PT) | 1 |
| 03B | 4133527 | Защитный кожух | 3 |
| 04A | 4239727 | Шланг (PR) | 1 |
| 04B | 4133527 | Защитный кожух | 3 |
| 05 | 4154670 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4226388 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08A | 4329592 | Шланг (7H) | 1 |
| 08B | 4133527 | Защитный кожух | 5 |
| 18 | 8039468 | Трубка | 1 |
| 20 | 4055312 | Ленточный зажим | 20 |
| 22 | 3041809 | LID | 1 |
| 23 | 3068369 | Крышка | 1 |
| 25 | J011025 | Болт с шайбой | 2 |
| 26 | 4190246 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | J021030 | Болт с шайбой | 4 |
| 29 | 7028272 | Крышка | 1 |
| 30 | 3068370 | Крышка | 1 |
| 31 | J900820 | Болт | 3 |
| 32 | A590908 | Пружинная шайба | 3 |
| 33 | M500807 | Гайка | 3 |
| 35 | 4331697 | Резиновая прокладка | 1 |
| 36 | 4331698 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
