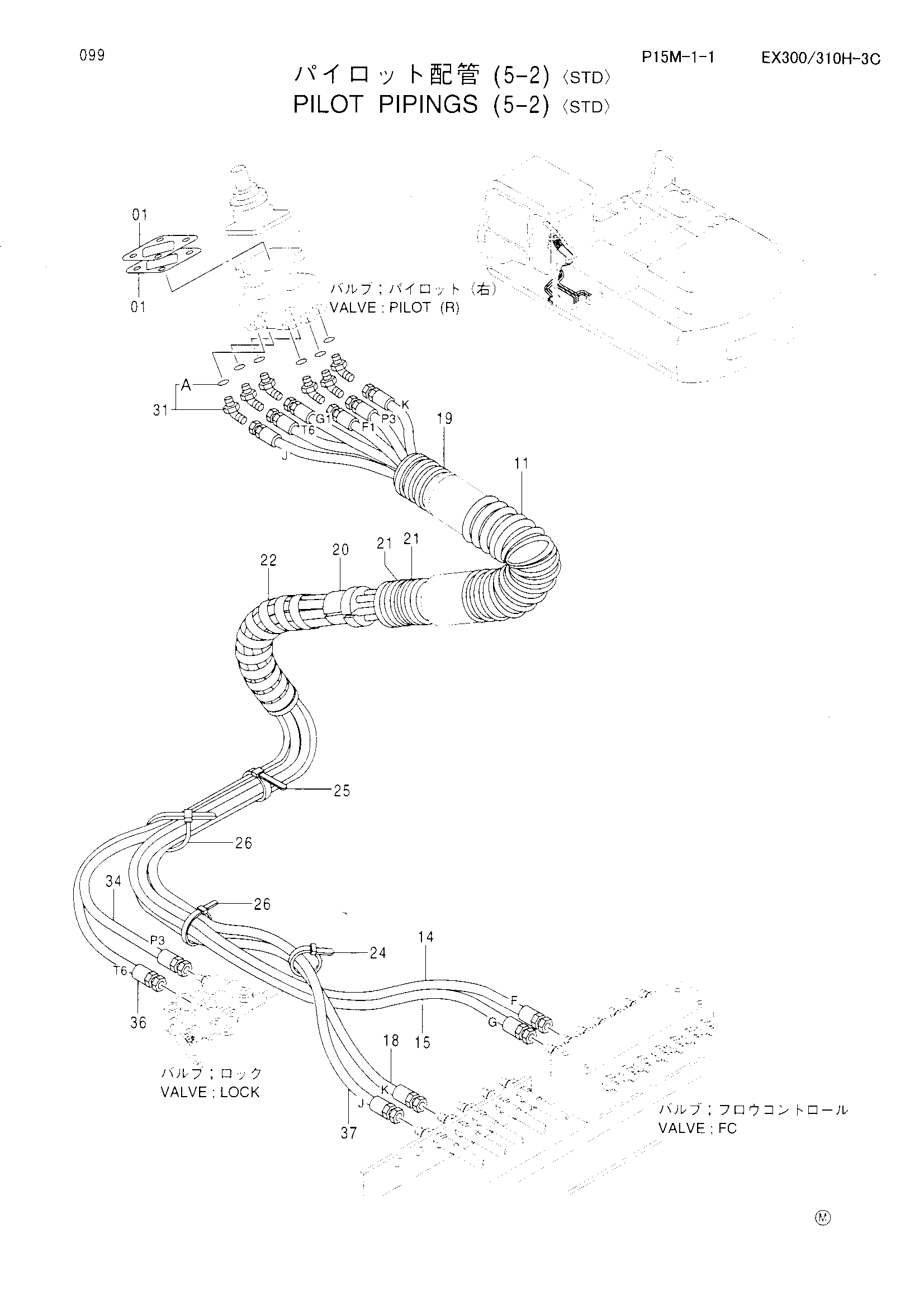

Пилотный трубопроводы (5-2)[STD] — HITACHI EX310H-3C
Заводская схема «Пилотный трубопроводы (5-2)[STD]» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (5-2)[STD] HITACHI EX310H-3C](/catalog-drawings/e4/e40c6139-03bf-4c7d-b535-fa3b2802a7b0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317301 | Проставка | 2 |
| 11 | 4329965 | Шланг | 1 |
| 14 | 4369213 | Шланг (F) | 1 |
| 15 | 4369219 | Шланг (G) | 1 |
| 18 | 4332159 | Шланг (K) | 1 |
| 19 | 4333115 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 31 | 4286916 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4287527 | Шланг (P3) | 1 |
| 36 | 4287546 | Шланг (T6) | 1 |
| 37 | 4332160 | Шланг (J) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
