Масляный радиатор трубопроводы (3) — HITACHI EX310H-3C

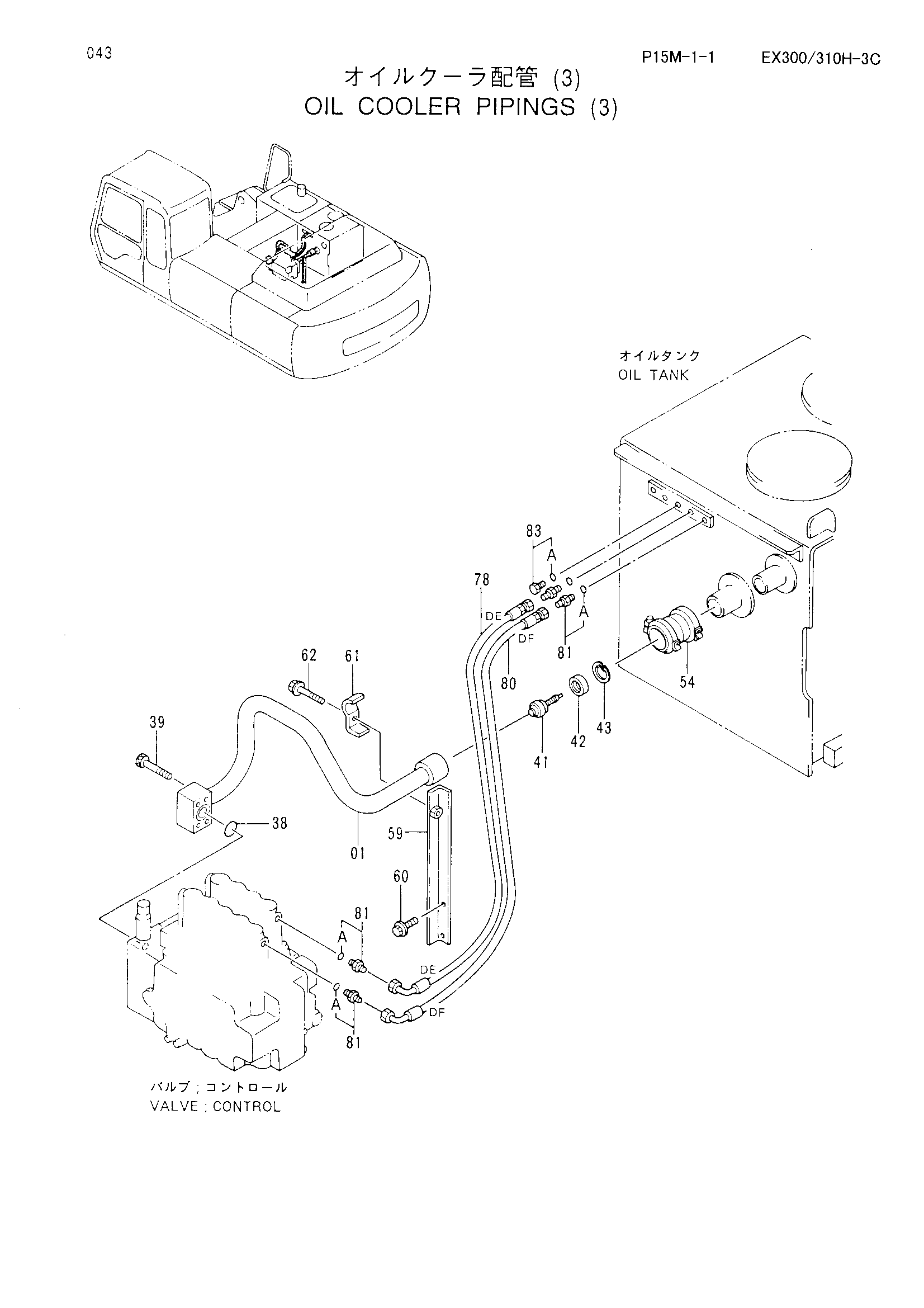

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056456 | Трубка | 1 |
| 38 | A811040 | Уплотнительное кольцо | 1 |
| 39 | M341065 | Болт с внутренним шестигранником | 4 |
| 41 | 4324257 | Клапан | 1 |
| 42 | 4188628 | Кольцо | 1 |
| 43 | 991721 | Стопорное кольцо | 1 |
| 54 | 4067833 | Муфта | 1 |
| 59 | 9740640 | Опора | 1 |
| 60 | J021025 | Болт с шайбой | 2 |
| 61 | 4053698 | Хомут трубки | 1 |
| 62 | J011270 | Болт с шайбой | 1 |
| 78 | 4319372 | Нейлоновый шланг (DE) | 1 |
| 80 | 4213823 | Нейлоновый шланг (DF) | 1 |
| 81 | 4200465 | Адаптер | 4 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4092534 | Пробка | 1 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
