Масляный радиатор трубопроводы (2) — HITACHI EX310H-3C

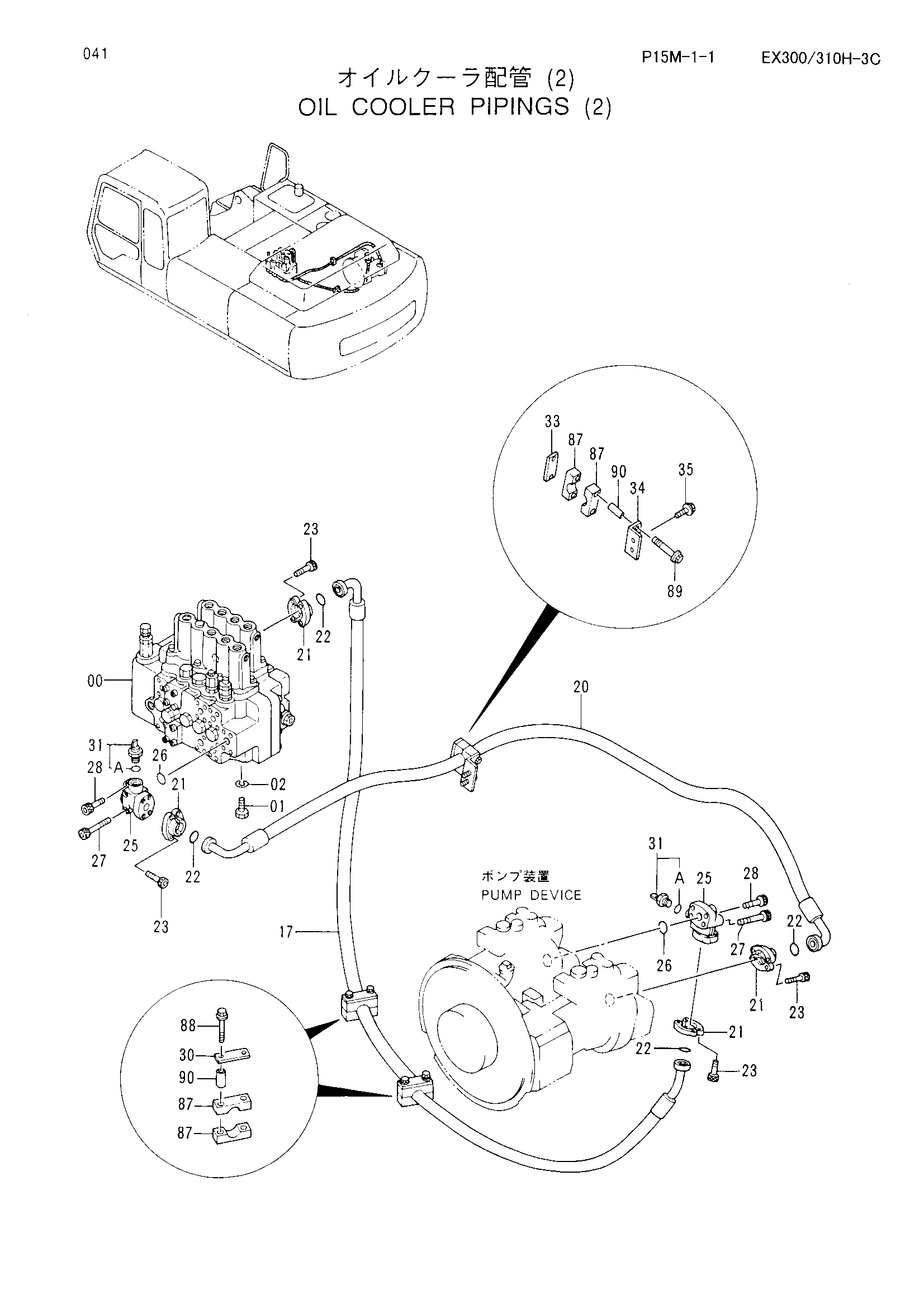

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314749 | Гидрораспределитель | 1 |
| 01 | J901635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 17 | 4319146 | Шланг | 1 |
| 20 | 4314382 | Шланг | 1 |
| 21 | 4085560 | Разъёмный фланец | 8 |
| 22 | 966993 | Уплотнительное кольцо | 4 |
| 23 | M341240 | Болт с внутренним шестигранником | 16 |
| 25 | 2036705 | Коллектор | 2 |
| 26 | A811035 | Уплотнительное кольцо | 2 |
| 27 | M341280 | Болт с внутренним шестигранником | 4 |
| 28 | M341245 | Болт с внутренним шестигранником | 4 |
| 30 | 4195494 | Пластина | 2 |
| 31 | 4339754 | Датчик давления | 2 |
| 31A | 4150302 | Уплотнительное кольцо | 1 |
| 33 | 4255264 | Седло винта | 1 |
| 34 | 4311350 | Кронштейн | 1 |
| 35 | J011022 | Болт с шайбой | 2 |
| 87 | 4323361 | Хомут | 6 |
| 88 | J011090 | Болт с шайбой | 4 |
| 89 | J011000 | Болт с шайбой | 2 |
| 90 | 4323362 | Проставка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
