Пилотный трубопроводы (1-1) — HITACHI EX310H-3C

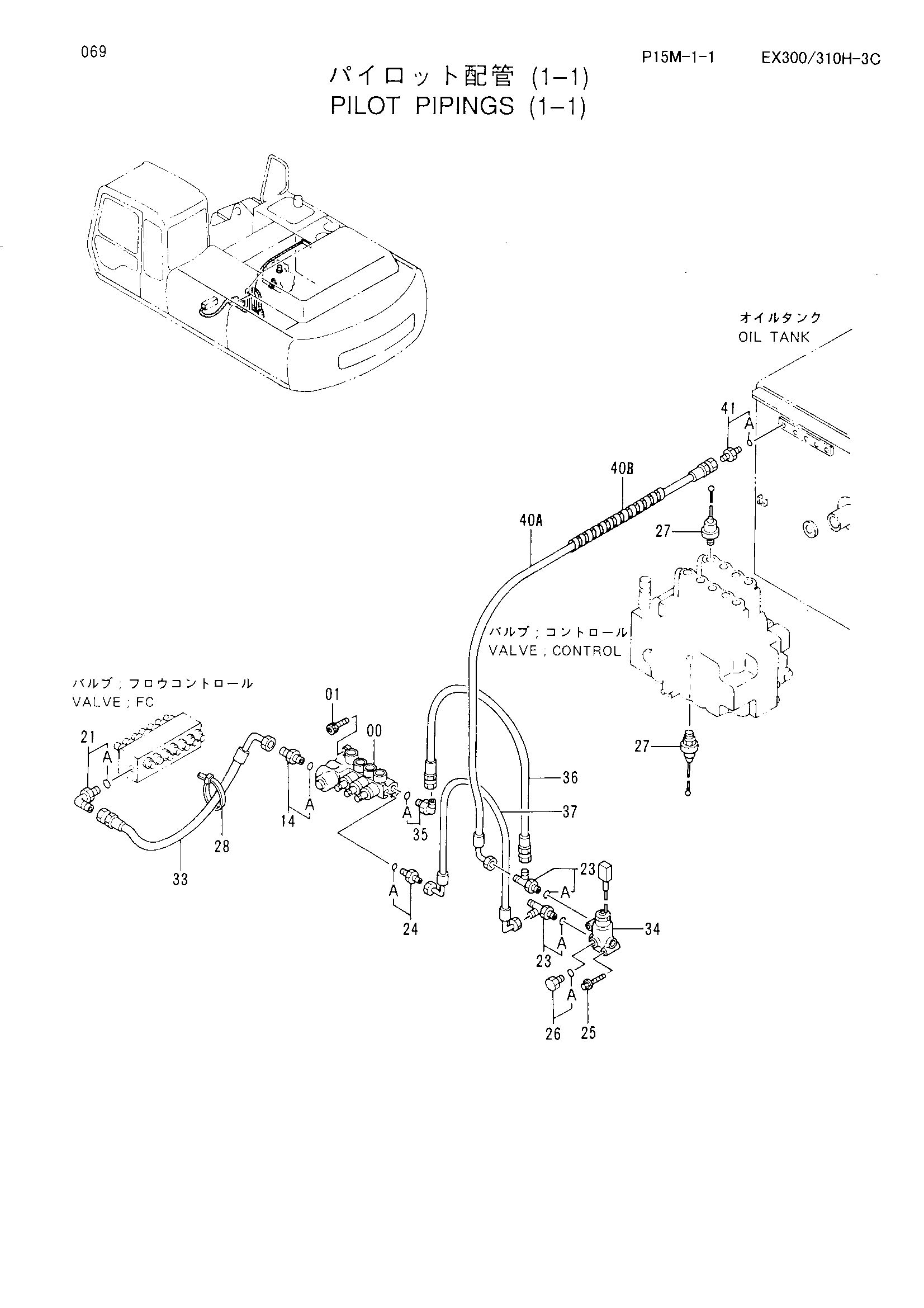

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335667 | Электромагнитный клапан | 1 |
| 01 | M341030 | Болт с внутренним шестигранником | 2 |
| 14 | 4210361 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4219346 | Тройник | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200468 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | J010870 | Болт с шайбой | 2 |
| 26 | 4093624 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4259333 | Датчик давления | 2 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 33 | 4328608 | Шланг | 1 |
| 34 | 4342946 | Электромагнитный клапан | 1 |
| 35 | 4200470 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4328975 | Шланг | 1 |
| 37 | 4328985 | Шланг | 1 |
| 40A | 4328607 | Нейлоновый шланг | 1 |
| 40B | 4327315 | Защитный кожух | 2 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
