Каталог запчастей HITACHI
Гусеничная цепь (600G)<STD. гусеница> — HITACHI EX310H-3C

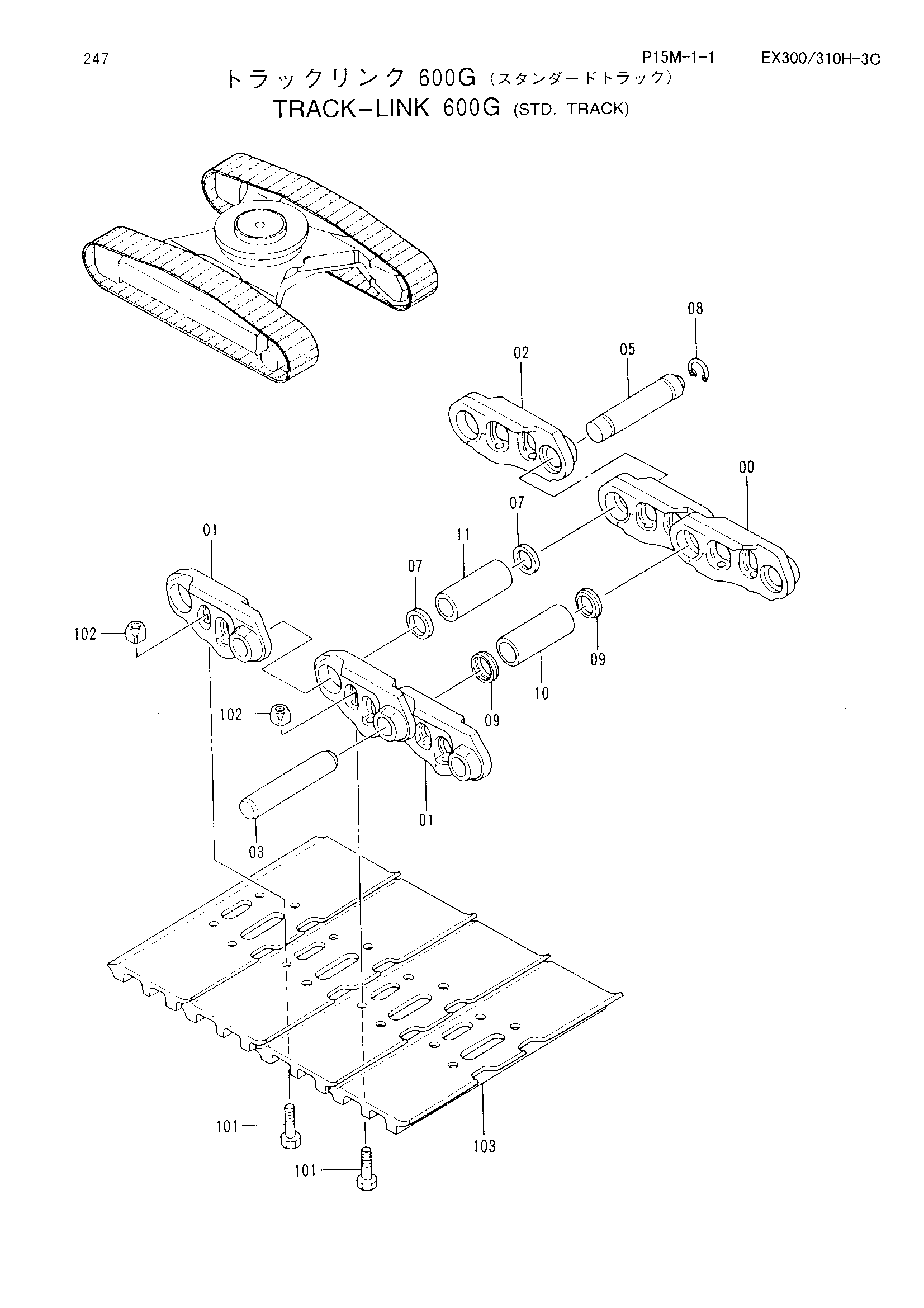

Заводская схема «Гусеничная цепь (600G)<STD. гусеница>» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9114839 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9140549 | Гусеничная цепь в сборе | 1 |
| 00 | 1022094 | Гусеничная цепь B | 46 |
| 01 | 1022095 | Гусеничная цепь B | 47 |
| 02 | 3074676 | Гусеничная цепь M | 1 |
| 03 | 4358599 | Палец | 46 |
| 05 | 4358601 | Соединительный палец | 1 |
| 07 | 4358602 | Втулка | 2 |
| 08 | 4358603 | Кольцо | 1 |
| 09 | 4358600 | Уплотнение | 92 |
| 10 | 3074677 | Втулка | 46 |
| 11 | 3074678 | Соединительная втулка | 1 |
| 101 | 4143721 | Болт | 188 |
| 102 | 3060205 | Гайка | 188 |
| 103 | 2017537 | Башмак грунтозацеп | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
