Бортовой редуктор — HITACHI EX310H-3C

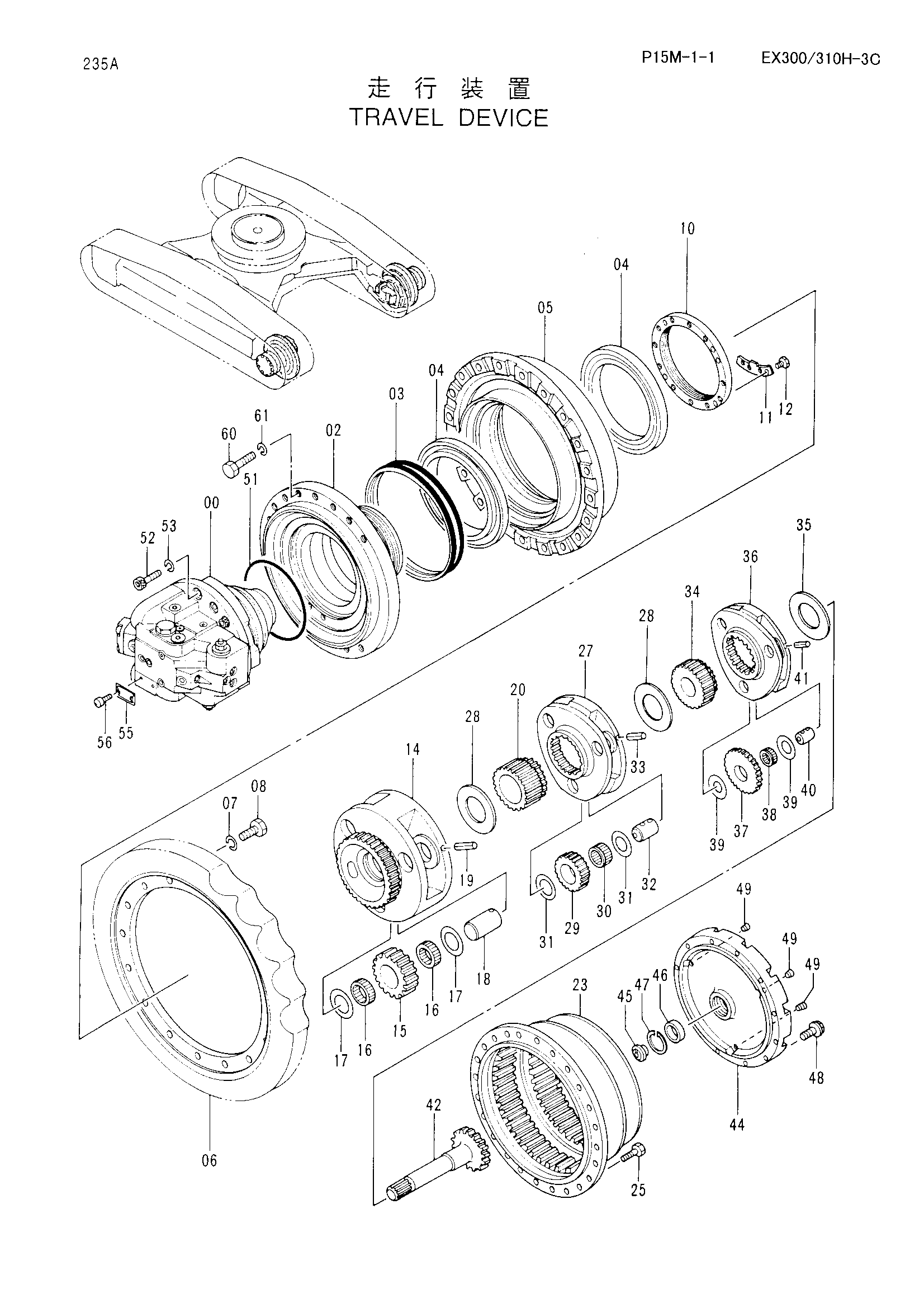

Заводская схема «Бортовой редуктор» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	(9149690)	Гидромотор	1
00	9149649 замена: 9149690	Гидромотор	1
00-56	(9135612)	Бортовой редуктор	2
00-56	9135325 замена: 9135612	Бортовой редуктор	2
02	1020468	Корпус	1
03	4066695	Комплект уплотнений	1
04	4269453	Роликовый подшипник	2
05	1020474	Барабан	1
06	1017928	Звёздочка	1
07	A590920	Пружинная шайба	20
08	J932060	Болт	20
10	3036256	Гайка	1
11	4192974	Стопорная пластина	1
12	J901225	Болт	2
14	1020196	Водило	1
15	3054490	Планетарная шестерня	3
16	4269455	Игольчатый подшипник	6
17	4269470	Упорная пластина	6
18	4269452	Палец	3
19	4192021	Пружинный штифт	3
20	3068731	Солнечная шестерня	1
23	1016081	Коронная шестерня	1
25	J931640	Болт	24
27	1016153	Водило	1
28	4192979	Проставка	2
29	3054491	Планетарная шестерня	3
30	4269454	Игольчатый подшипник	3
31	4284521	Упорная пластина	6
32	4269451	Палец	3
33	4197763	Пружинный штифт	3
34	3068730	Солнечная шестерня	1
35	4308769	Проставка	1
36	1016154	Водило	1
37	3054492	Планетарная шестерня	3
38	4269471	Игольчатый подшипник	3
39	4284520	Упорная пластина	6
40	4269472	Палец	3
41	4192020	Пружинный штифт	3
42	2031377	Вал проп.	1
44	2032275	Крышка	1
45	4277474	Стопорный палец	1
46	4278168	Шариковый подшипник	1
47	930451	Стопорное кольцо	1
48	J011230	Болт с шайбой	12
49	4245797	Пробка	3
51	4269473	Уплотнительное кольцо	1
52	M341885	Болт с внутренним шестигранником	4
53	4287213	Пружинная шайба	4
55	3053559	Информационная табличка	1
56	M492564	Приводной винт	2
60	4272306	Болт	34
61	4018545	Шайба	34

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
