Пилотный трубопроводы (3-4) — HITACHI EX310H-3C

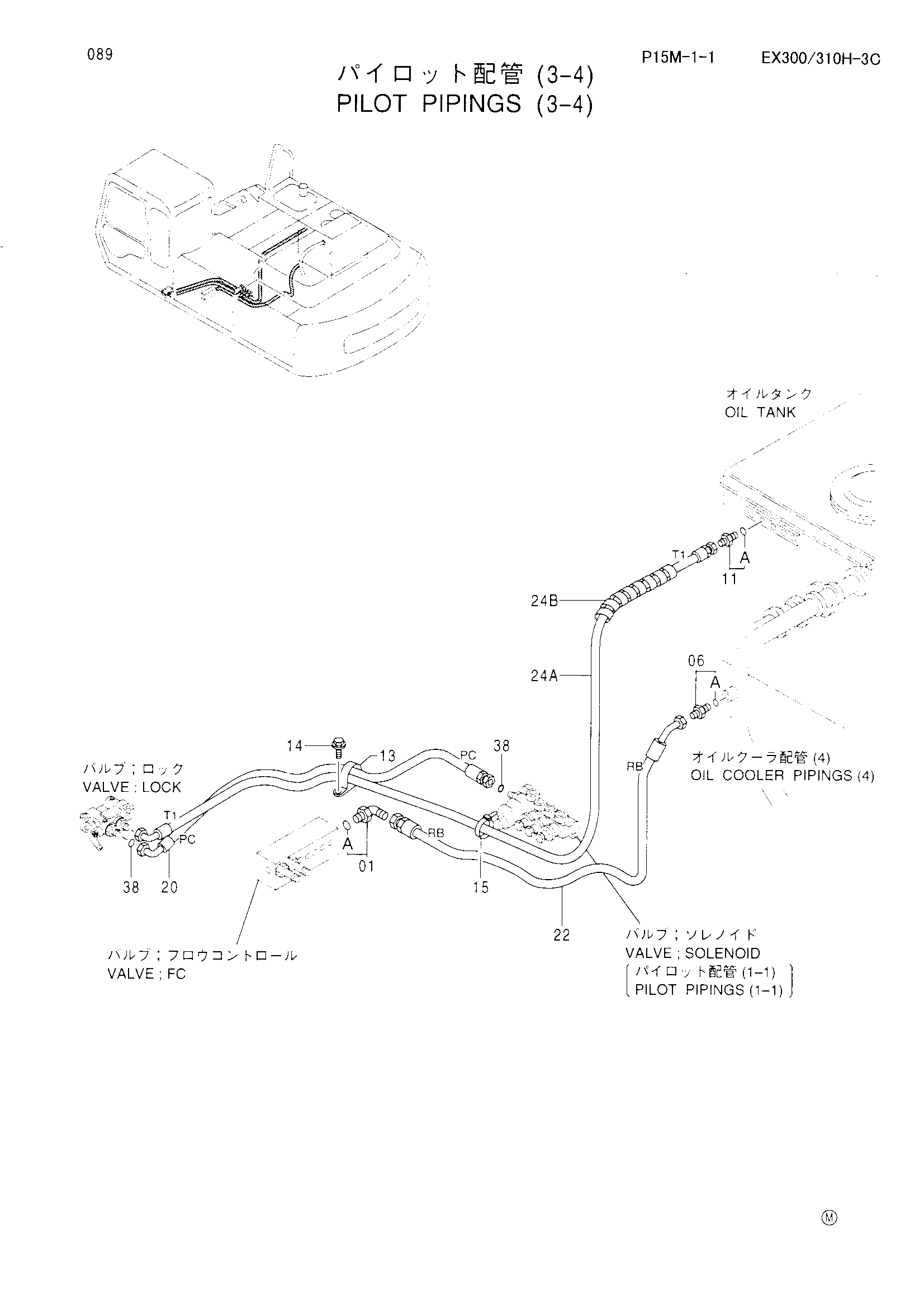

Заводская схема «Пилотный трубопроводы (3-4)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4190291 | Зажим | 1 |
| 14 | J011025 | Болт с шайбой | 1 |
| 15 | 4259220 | Зажим | 1 |
| 20 | 4328989 | Шланг (PC) | 1 |
| 22 | 4313713 | Нейлоновый шланг (RB) | 1 |
| 24A | 4313705 | Нейлоновый шланг (T1) | 1 |
| 24B | 4323626 | Защитный кожух | 1 |
| 38 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
