Многофункциональный рычаг трубопроводы (4) — HITACHI EX310H-3C

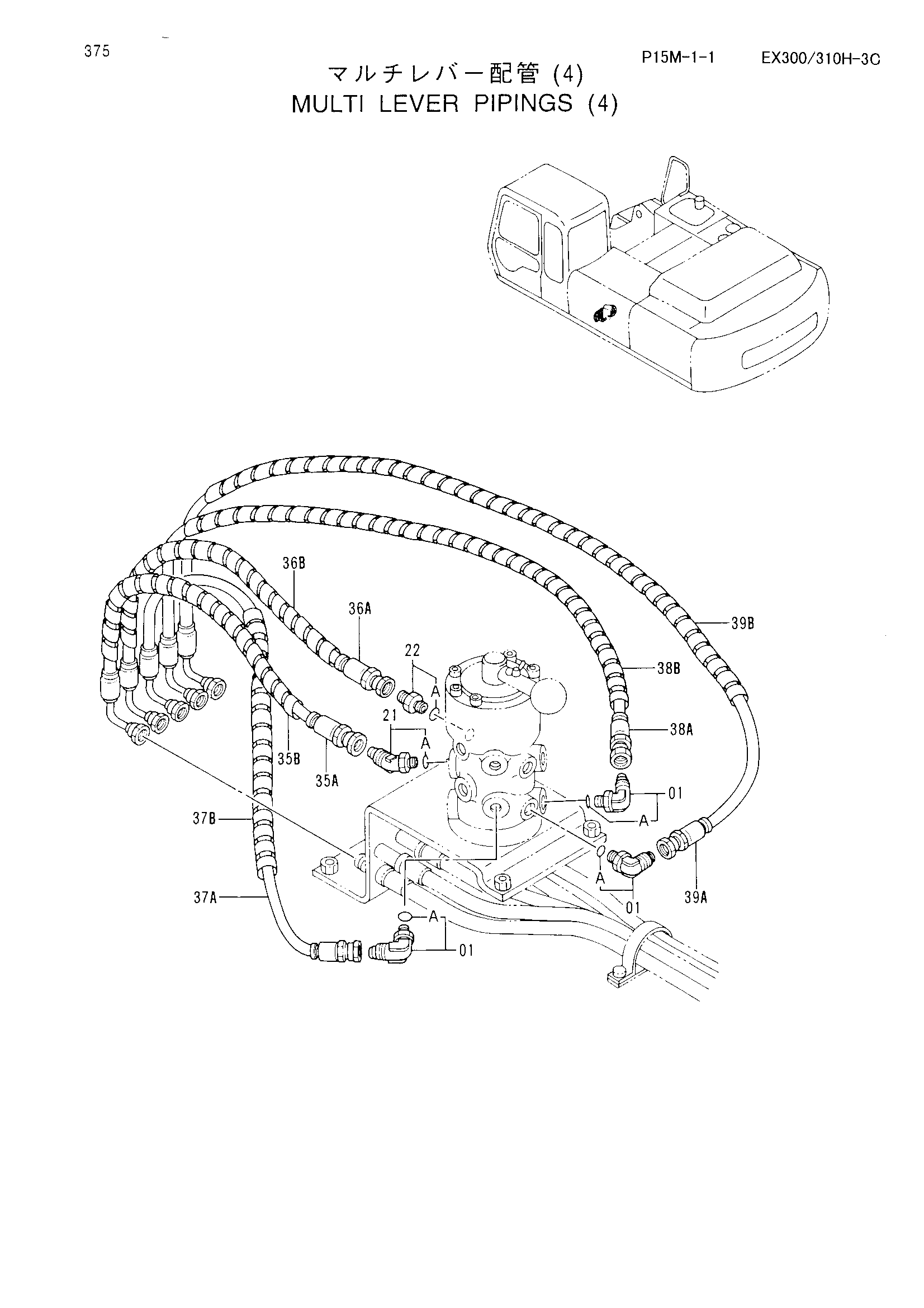

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 35A | 4325220 | Шланг | 1 |
| 35B | 4276481 | Защитный кожух | 1 |
| 36A | 4325221 | Шланг | 1 |
| 36B | 4276481 | Защитный кожух | 1 |
| 37A | 4325222 | Шланг | 1 |
| 37B | 4276481 | Защитный кожух | 1 |
| 38A | 4325223 | Шланг | 1 |
| 38B | 4133527 | Защитный кожух | 1 |
| 39A | 4325224 | Шланг | 1 |
| 39B | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
