Пилотный трубопроводы (3-2) — HITACHI EX310H-3C

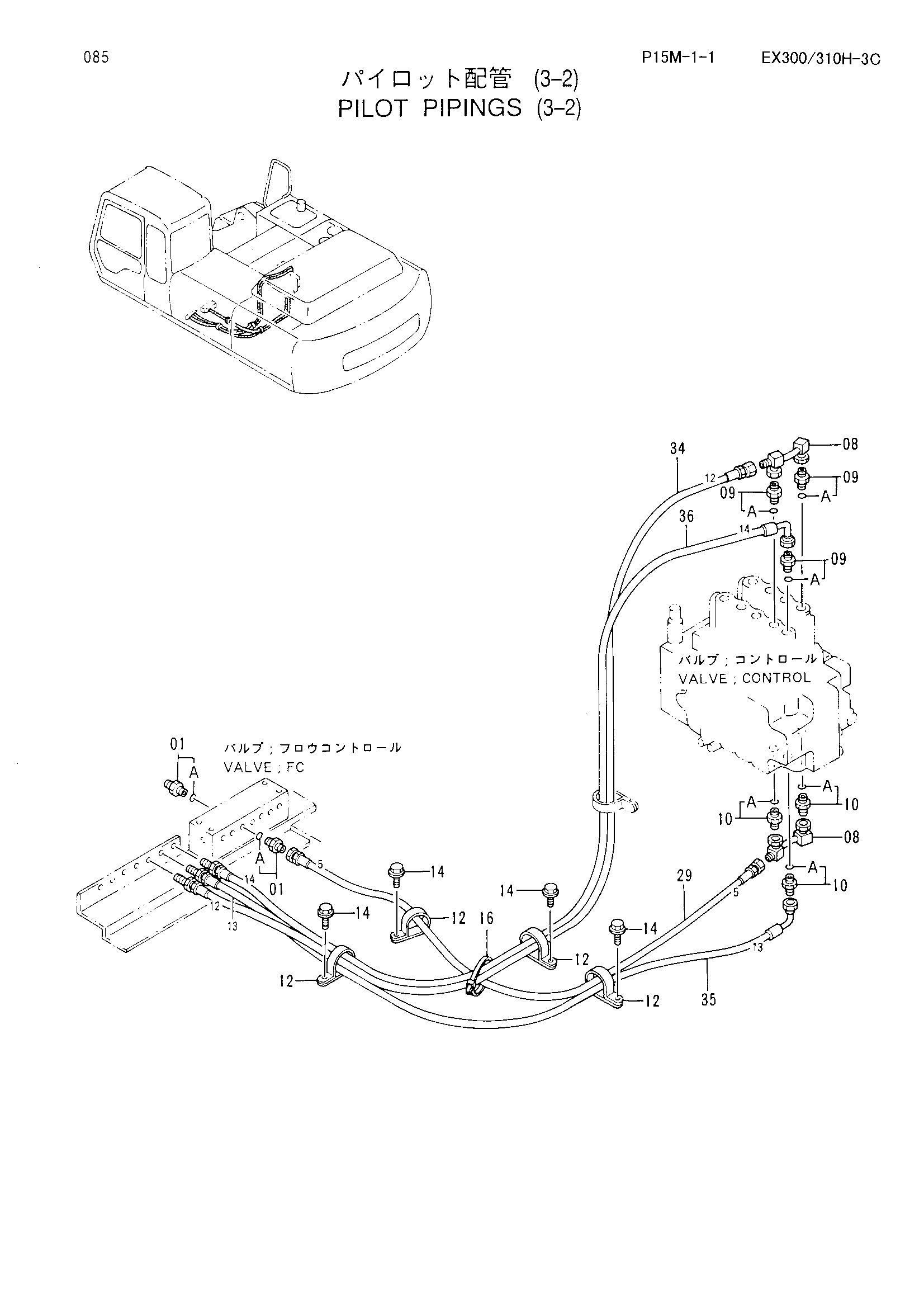

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 8056426 | Трубка | 2 |
| 09 | 4202422 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4193848 | Зажим | 4 |
| 14 | J011025 | Болт с шайбой | 4 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 29 | 4313706 | Нейлоновый шланг (5) | 1 |
| 34 | 4313712 | Нейлоновый шланг (12) | 1 |
| 35 | 4313710 | Нейлоновый шланг (13) | 1 |
| 36 | 4313711 | Нейлоновый шланг (14) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
