Многофункциональный рычаг трубопроводы (3) — HITACHI EX310H-3C

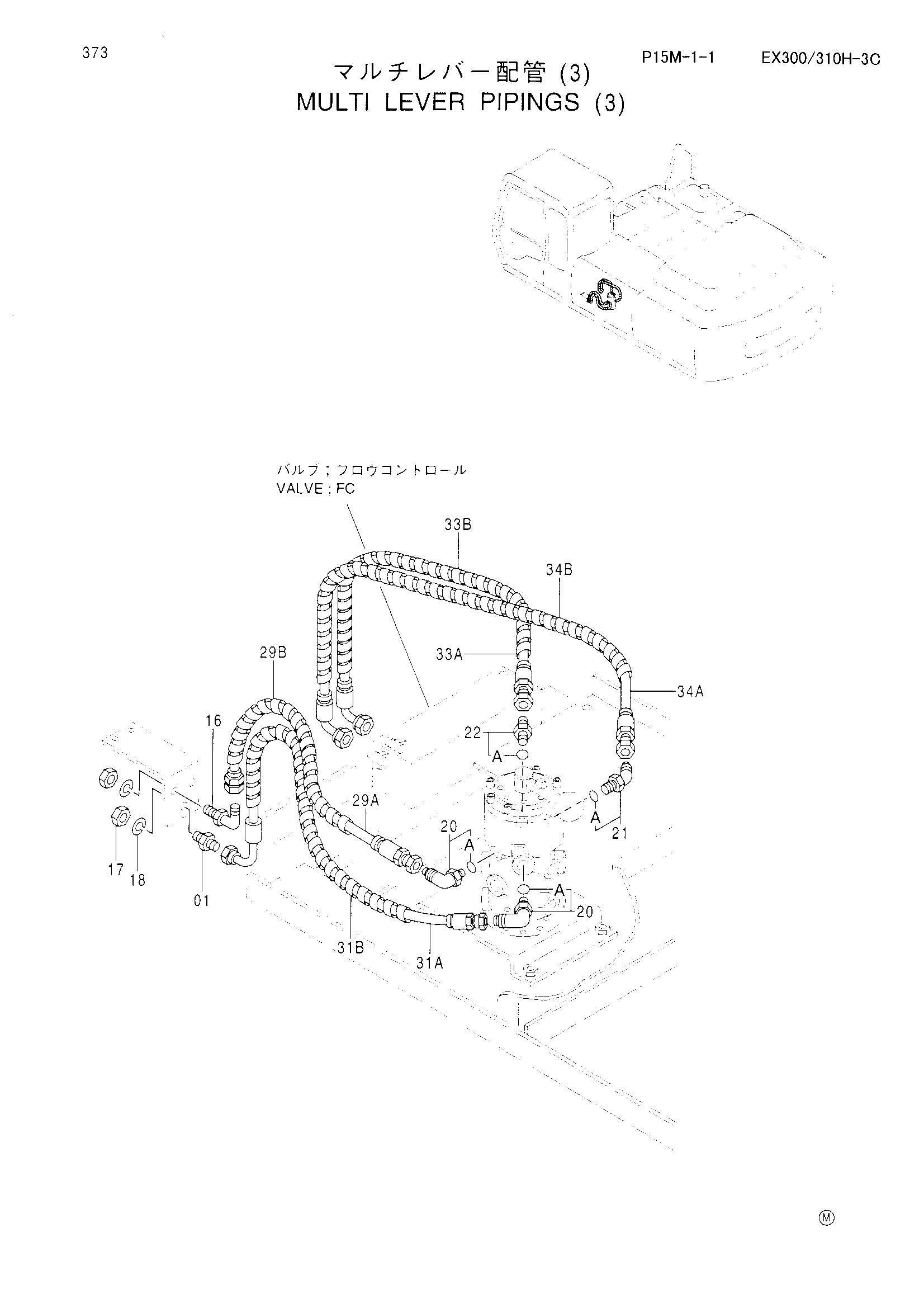

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 1 |
| 16 | 4285863 | Угловой штуцер | 1 |
| 17 | 4202531 | Гайка | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 20 | 4154671 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4190244 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 29A | 4325214 | Шланг | 1 |
| 29B | 4133527 | Защитный кожух | 1 |
| 31A | 4325216 | Шланг | 1 |
| 31B | 4133527 | Защитный кожух | 1 |
| 33A | 4325218 | Шланг | 1 |
| 33B | 4133527 | Защитный кожух | 1 |
| 34A | 4325219 | Шланг | 1 |
| 34B | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
