Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX310H-3C

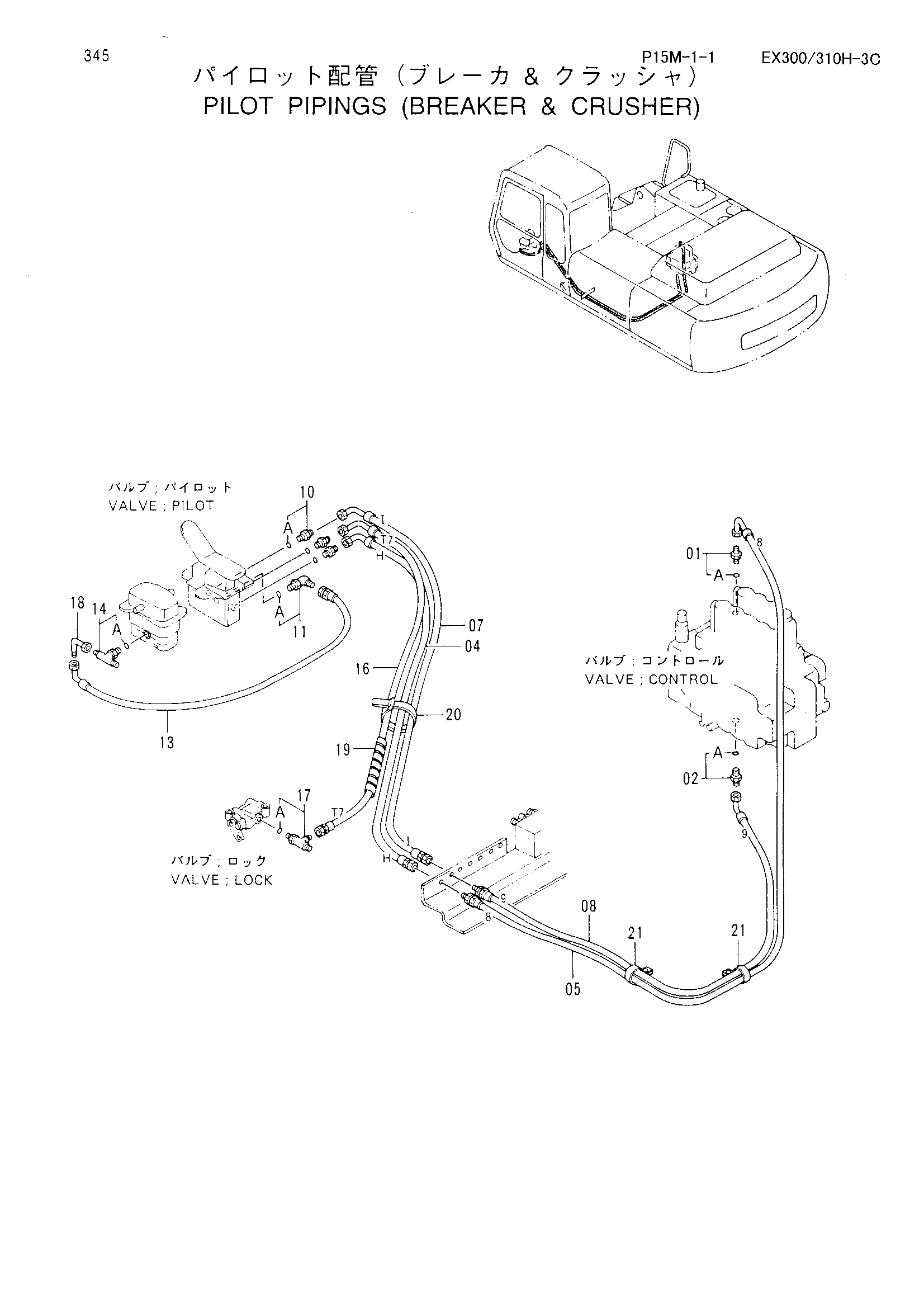

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4226325 | Нейлоновый шланг (H) | 1 |
| 05 | 4218405 | Нейлоновый шланг (8) | 1 |
| 07 | 4218407 | Нейлоновый шланг (I) | 1 |
| 08 | 4218404 | Нейлоновый шланг (9) | 1 |
| 10 | 4200467 | Адаптер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4210341 | Нейлоновый шланг | 1 |
| 14 | 4208473 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4210340 | Нейлоновый шланг (T7) | 1 |
| 17 | 4205363 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4239976 | Унион S | 1 |
| 19 | 4133527 | Защитный кожух | 4 |
| 20 | 4121859 | Ленточный зажим | 4 |
| 21 | 4259220 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
