Пилотный трубопроводы (4-1) — HITACHI EX310H-3C

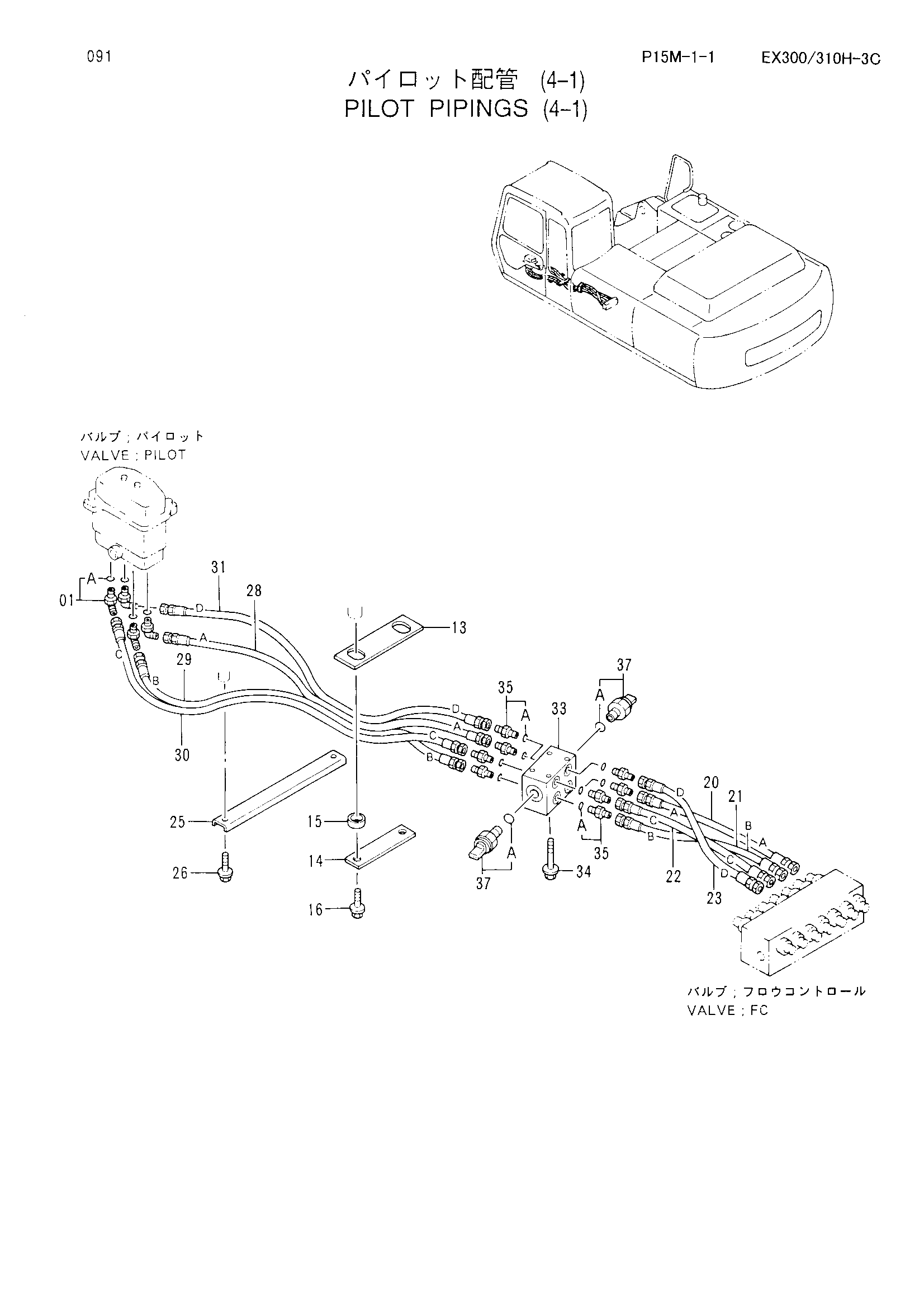

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX310H-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4270771 | Пластина | 1 |
| 14 | 9736384 | Пластина | 1 |
| 15 | 4270773 | Кольцо | 2 |
| 16 | J021020 | Болт с шайбой | 2 |
| 20 | 4370515 | Шланг (A) | 1 |
| 21 | 4370516 | Шланг (B) | 1 |
| 22 | 4370517 | Шланг (C) | 1 |
| 23 | 4370518 | Шланг (D) | 1 |
| 25 | 4323723 | Кронштейн | 1 |
| 26 | J021020 | Болт с шайбой | 2 |
| 28 | 4331760 | Нейлоновый шланг (A) | 1 |
| 29 | 4331761 | Нейлоновый шланг (B) | 1 |
| 30 | 4331762 | Нейлоновый шланг (C) | 1 |
| 31 | 4331763 | Нейлоновый шланг (D) | 1 |
| 33 | 4299721 | Челночный клапан | 1 |
| 34 | J010895 | Болт с шайбой | 4 |
| 35 | 4200466 | Адаптер | 8 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4326876 | Датчик давления | 2 |
| 37A | 4150302 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX310H-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
