Облицовка (1-1) — HITACHI EX30UR-3

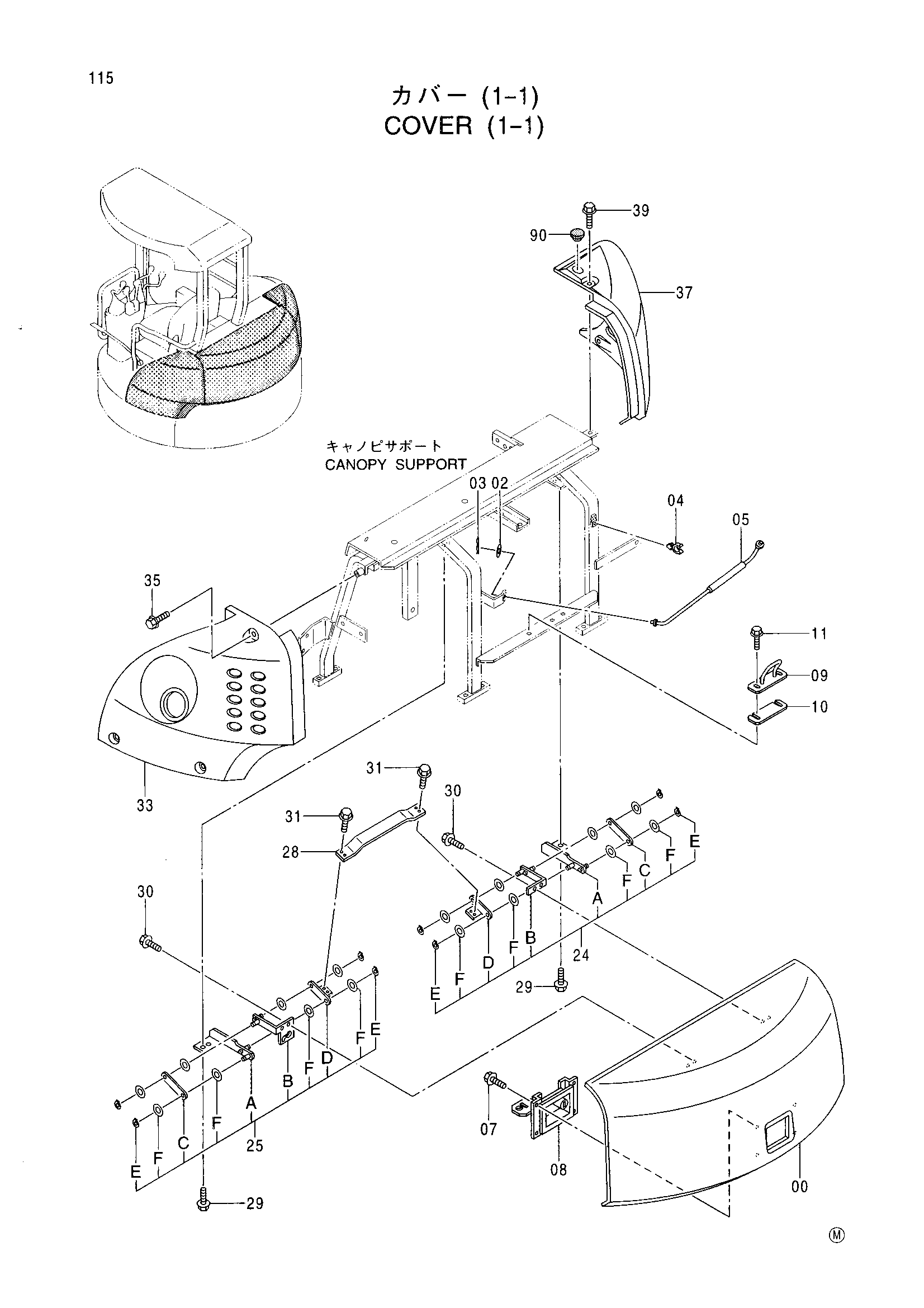

Заводская схема «Облицовка (1-1)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003233 | Крышка двигатель | 1 |
| 02 | J253108 | Плоская шайба | 1 |
| 03 | 4022697 | Стопорный палец | 1 |
| 04 | 4399244 | Держатель | 1 |
| 05 | 8074571 | Стойка | 1 |
| 07 | J090614 | Болт с шайбой | 4 |
| 08 | 4411888 | Раткх | 1 |
| 09 | 8073401 | Защёлка | 1 |
| 10 | 4347798 | Регулировочная шайба | 1 |
| 11 | J051030 | Болт с шайбой | 2 |
| 24 | 4406557 | Тяга в сборе | 1 |
| 24A | 8073402 | Кронштейн | 1 |
| 24B | 8071578 | Кронштейн | 1 |
| 24C | 4392999 | Тяга | 1 |
| 24D | 8071580 | Кронштейн | 1 |
| 24E | 4393985 | Стопорное кольцо | 4 |
| 24F | J253108 | Плоская шайба | 8 |
| 25 | 4406558 | Тяга в сборе | 1 |
| 25A | 8073403 | Кронштейн | 1 |
| 25B | 8071577 | Кронштейн | 1 |
| 25C | 4392999 | Тяга | 1 |
| 25D | 8071579 | Кронштейн | 1 |
| 25E | 4393985 | Стопорное кольцо | 4 |
| 25F | J253108 | Плоская шайба | 8 |
| 28 | 4406396 | Пластина | 1 |
| 29 | J090825 | Болт с шайбой | 4 |
| 30 | J090818 | Болт с шайбой | 4 |
| 31 | J090820 | Болт с шайбой | 4 |
| 33 | 0003232 | Крышка | 1 |
| 35 | J090825 | Болт с шайбой | 3 |
| 37 | 0003234 | Крышка | 1 |
| 39 | J090825 | Болт с шайбой | 4 |
| 90 | 4408091 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
