Гидроцилиндр. смещаемый — HITACHI EX30UR-3

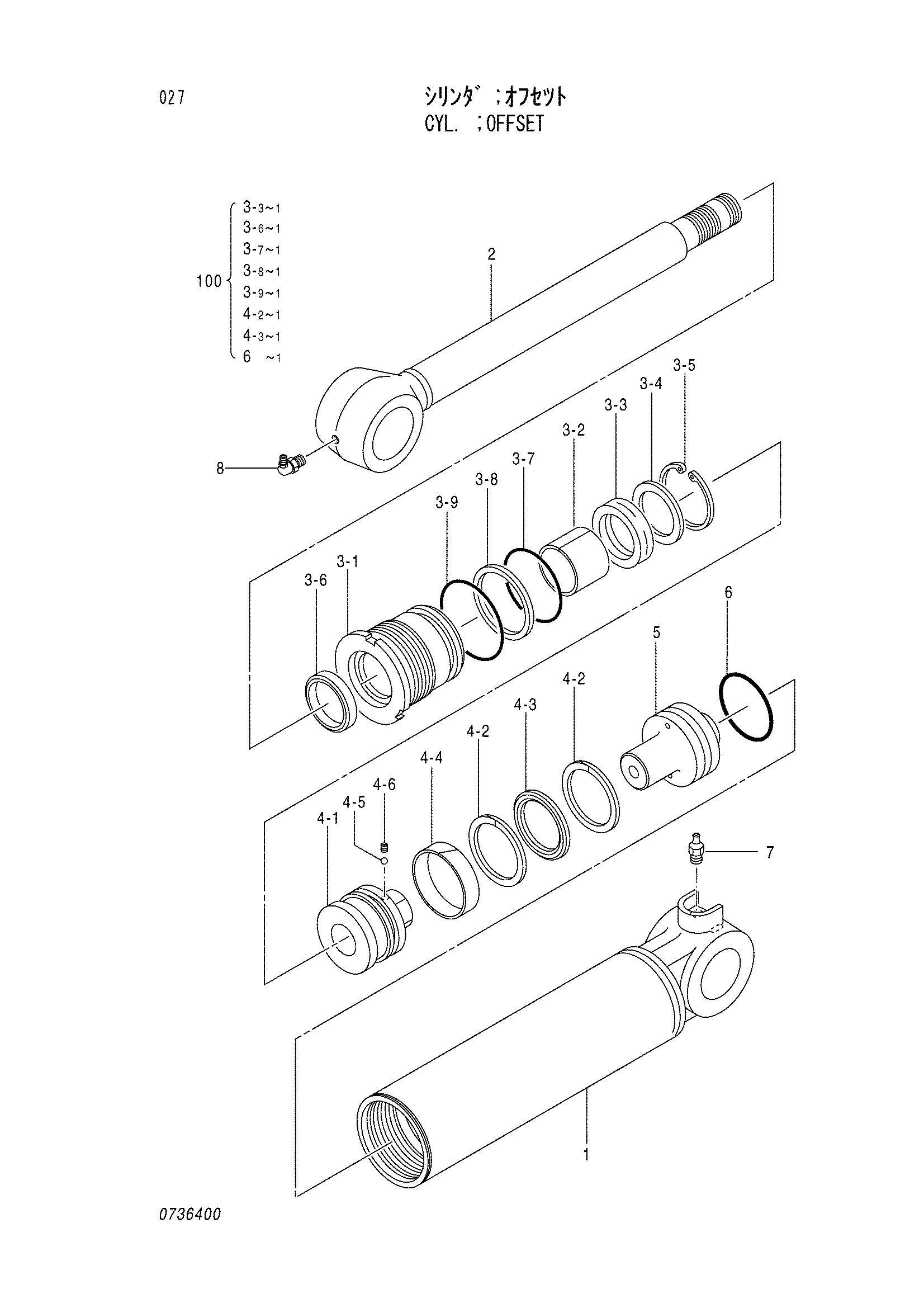

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4406366 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0736401 | Труба гидроцилиндра | 1 |
| 2 | 0736402 | Шток поршня | 1 |
| 3-1 | 0736403 | Головка гидроцилиндра | 1 |
| 3-2 | 0481103 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0479004 | Манжета | 1 |
| 3-5 | 0479005 | Стопорное кольцо | 1 |
| 3-6 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478907 | Уплотнительное кольцо | 1 |
| 3-8 | 0480904 | Опорное кольцо | 1 |
| 3-9 | 0478712 | Уплотнительное кольцо | 1 |
| 4-1 | 0736404 | Поршень | 1 |
| 4-2 | 0736405 | Опорное кольцо | 2 |
| 4-3 | 0736406 | Уплотнение | 1 |
| 4-4 | 0736407 | Износостойкое кольцо | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 4-6 | 0479012 | Установочный винт | 1 |
| 5 | 0736408 | Проставка | 1 |
| 6 | 0736409 | Уплотнительное кольцо | 1 |
| 7 | 0429920 | Пресс-маслёнка | 1 |
| 8 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0736410 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
