Рычаг стойка — HITACHI EX30UR-3

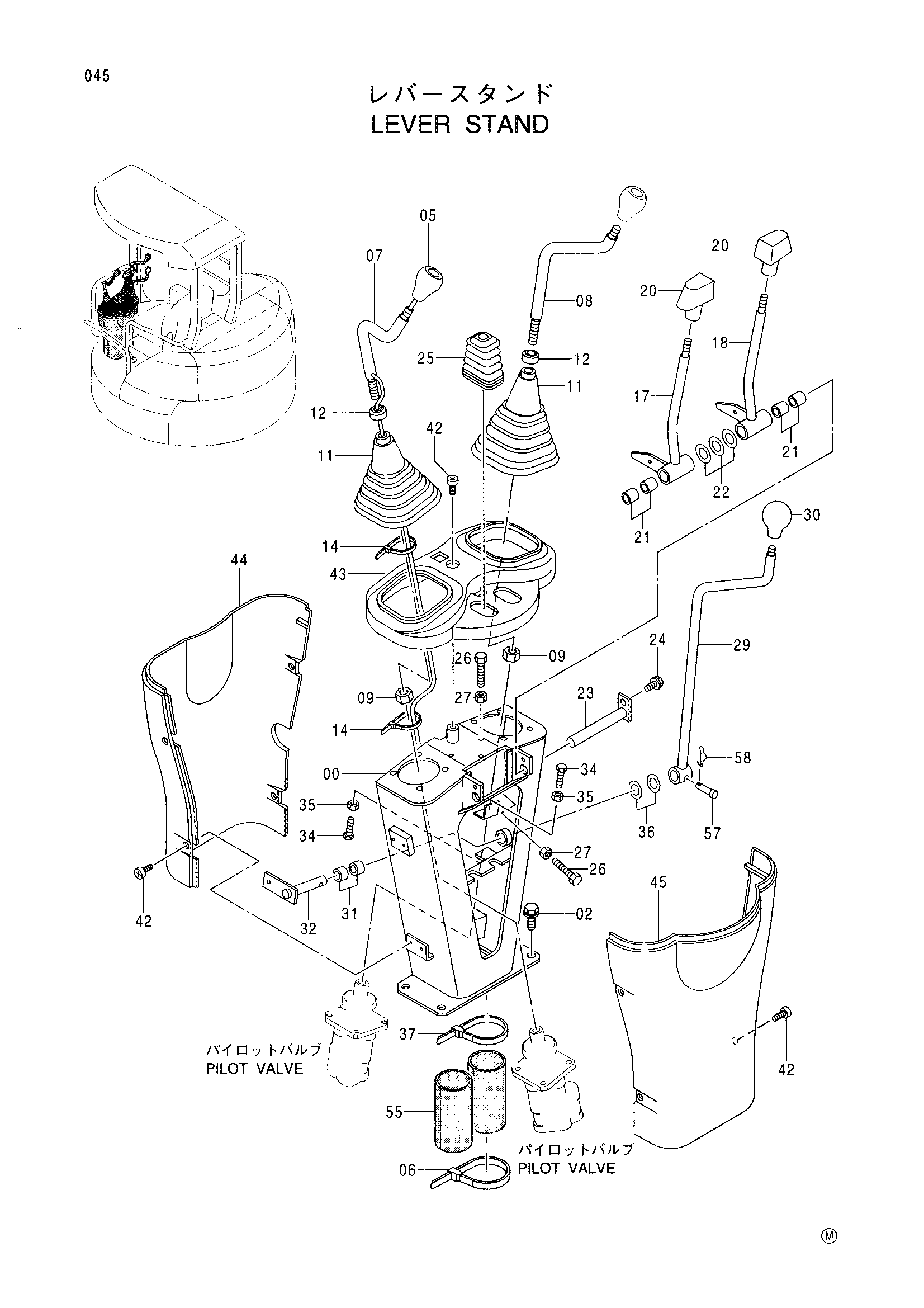

Заводская схема «Рычаг стойка» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6017486	Стойка	1
02	J051030	Болт с шайбой	4
05	4340154	Рукоятка	1
06	4121859	Ленточный зажим	1
07	7034891	Рычаг	1
08	7034890	Рычаг	1
09	J231214	Гайка	2
11	3069894	Защитный чехол	2
12	4264107	Уплотнение колпачок	2
14	4265540	Ленточный зажим	2
17	8075431	Рычаг	1
18	8072779	Рычаг	1
20	3082876	Рукоятка	2
21	4280301	Втулка	4
22	4289754	Регулировочная шайба 0.5	3
23	9750546	Палец	1
24	J090614	Болт с шайбой	1
25	2042778	Защитный чехол	2
26	4296152	Болт	4
27	J231106	Гайка	4
29	8075850	Рычаг	1
30	4117704	Рукоятка	1
31	4280301	Втулка	2
32	8076259	Вал	1
34	4296152	Болт	2
35	J231106	Гайка	2
36	4289754	Регулировочная шайба 0.5	2
37	4055312	Ленточный зажим	4
42	J650614	Винт	10
43	7035249	Крышка	1
44	6017679	Крышка	1
45	6017677	Крышка	1
55	4411027	Резиновая втулка	2
57	4413609	Палец	1
58	4402852	Стопорный палец	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
