Стд.арм детали — HITACHI EX30UR-3

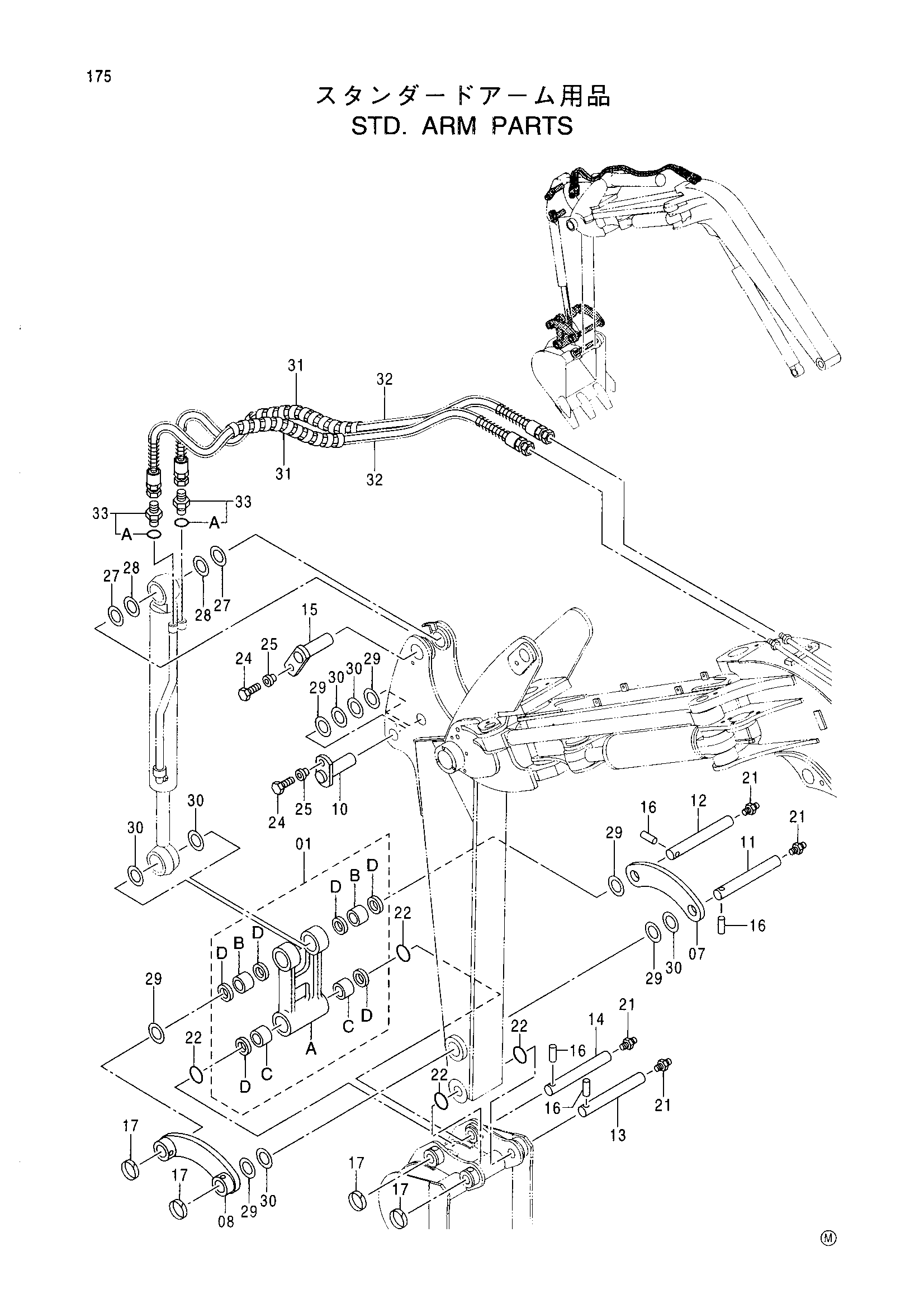

Заводская схема «Стд.арм детали» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060347 | Тяга в сборе | 1 |
| 01A | 3056112 | Тяга | 1 |
| 01B | 4351962 | Втулка | 2 |
| 01C | 4338534 | Втулка | 2 |
| 01D | 4347249 | Пылезащитное уплотнение | 6 |
| 07 | 4408809 | Тяга | 1 |
| 08 | 8074511 | Тяга | 1 |
| 10 | 9750940 | Палец | 1 |
| 11 | 4332018 | Палец | 1 |
| 12 | 4332019 | Палец | 1 |
| 13 | 4332020 | Палец | 1 |
| 14 | 4332021 | Палец | 1 |
| 15 | 9751493 | Палец | 1 |
| 16 | 4244708 | Палец | 4 |
| 17 | 4351621 | Кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 22 | 4275520 | Уплотнительное кольцо | 4 |
| 24 | J971230 | Болт | 2 |
| 25 | 4339354 | Втулка | 2 |
| 27 | 4367635 | Регулировочная шайба 0.5 | 2 |
| 28 | 4367636 | Регулировочная шайба 0.8 | 2 |
| 29 | 4367639 | Регулировочная шайба 0.5 | 6 |
| 30 | 4367640 | Регулировочная шайба 0.8 | 6 |
| 31 | 4323247 | Защитный кожух | 2 |
| 32 | 4415580 | Шланг | 2 |
| 33 | 4042031 | Адаптер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
