Пилотные гидролинии (1-1) — HITACHI EX30UR-3

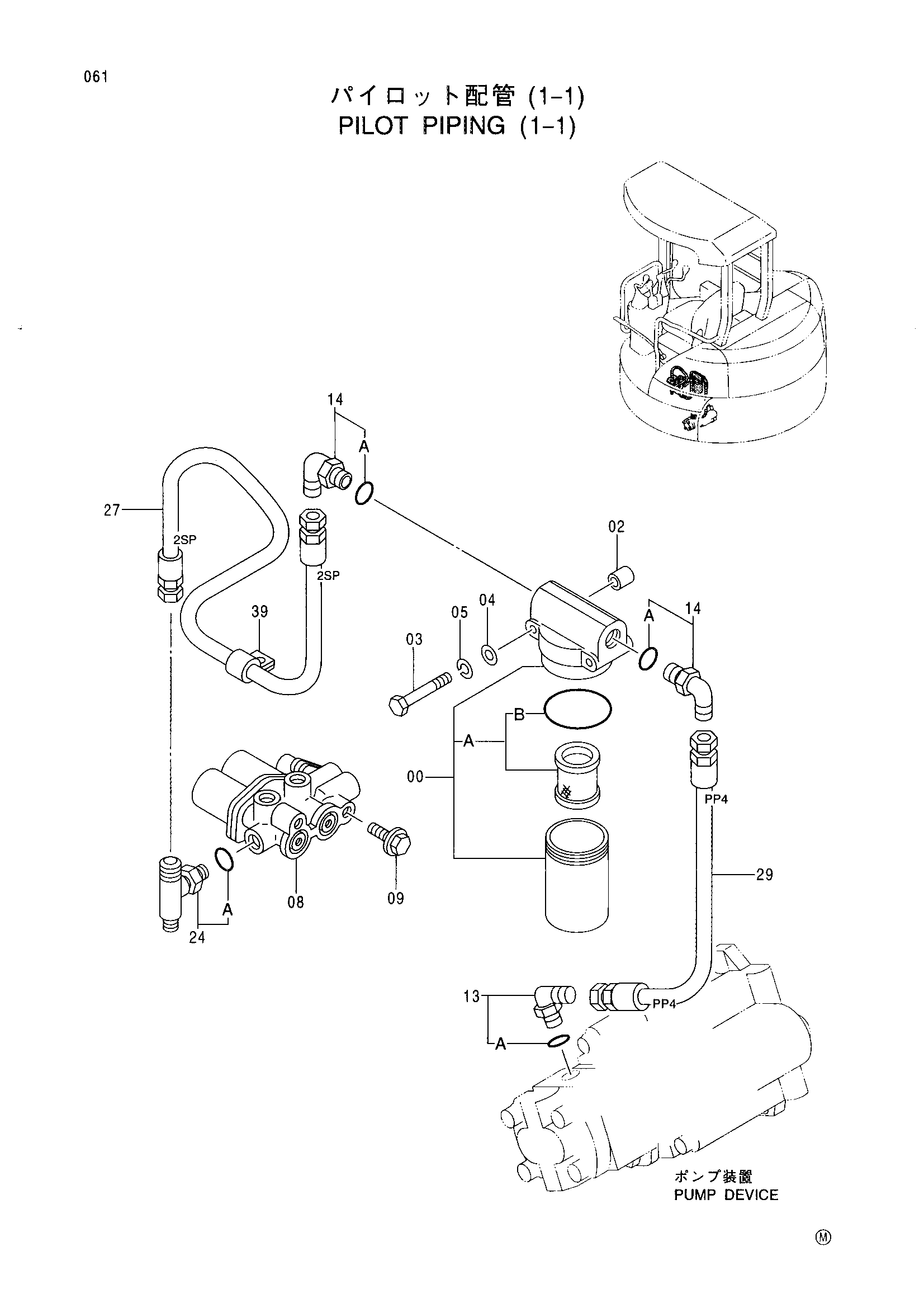

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент | 1 |
| 00B | 4294129 | Элемент | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J960680 | Болт | 2 |
| 04 | J253106 | Плоская шайба | 2 |
| 05 | J252106 | Пружинная шайба | 2 |
| 08 | 4403529 | Электромагнитный клапан | 1 |
| 09 | J051035 | Болт с шайбой | 2 |
| 13 | 4037761 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4094319 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4368224 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4418452 | Шланг (2SP) | 1 |
| 29 | 4418454 | Шланг (PP4) | 1 |
| 39 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
