Масляный радиатор трубопроводы (3) — HITACHI EX30UR-3

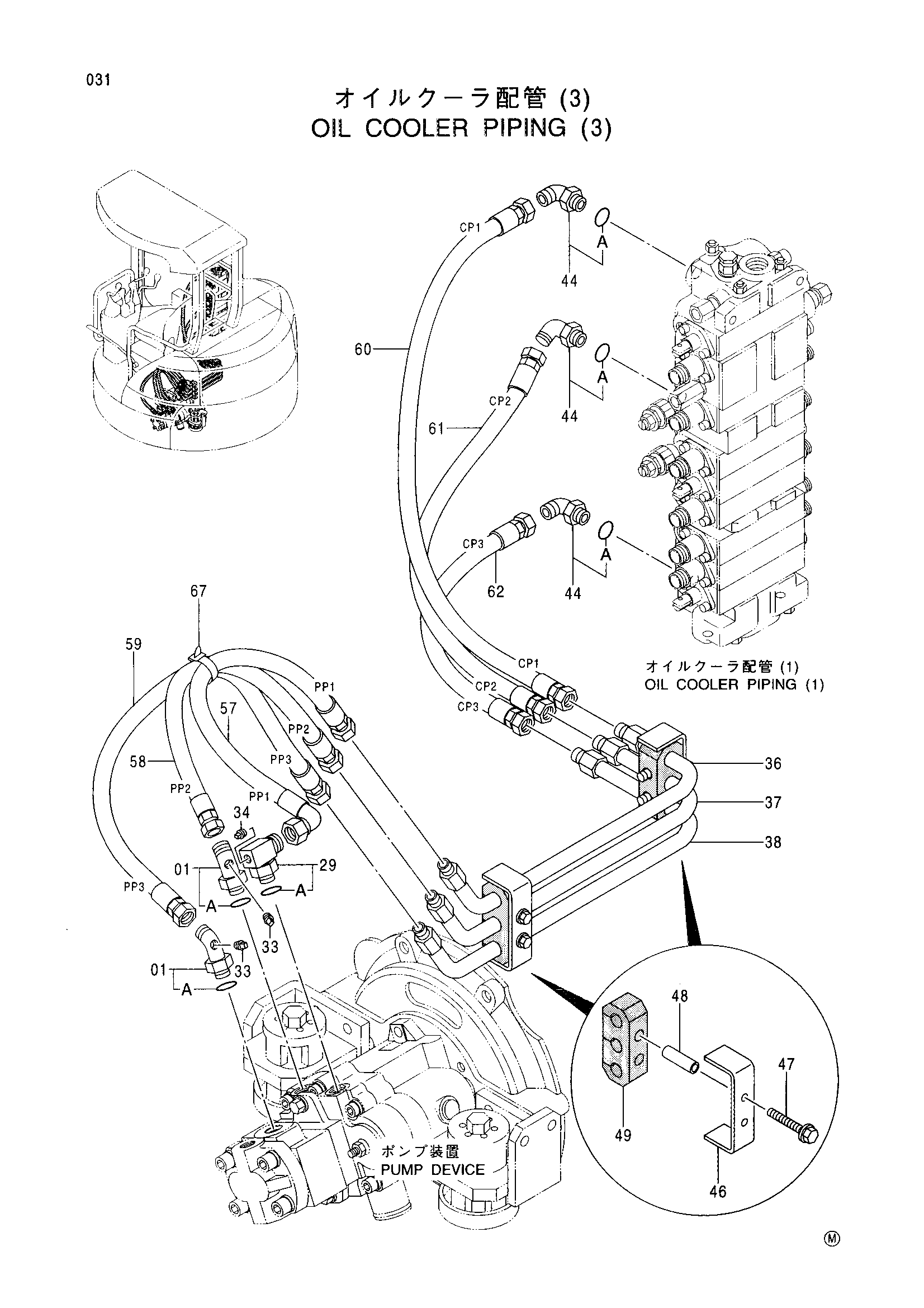

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4421727 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4368222 | Тройник | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 94-2021 | Пробка | 2 |
| 34 | 94-2022 | Пробка | 1 |
| 36 | 8072962 | Трубка | 1 |
| 37 | 8072963 | Трубка | 1 |
| 38 | 8072964 | Трубка | 1 |
| 44 | 4037761 | Угловой штуцер | 3 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4404225 | Хомут | 2 |
| 47 | J050855 | Болт с шайбой | 4 |
| 48 | 4396502 | Втулка | 4 |
| 49 | 4403103 | Резиновая втулка | 2 |
| 57 | 4418430 | Шланг (PP1) | 1 |
| 58 | 4418431 | Шланг (PP2) | 1 |
| 59 | 4418432 | Шланг (PP3) | 1 |
| 60 | 4418433 | Шланг (CP1) | 1 |
| 61 | 4418434 | Шланг (CP2) | 1 |
| 62 | 4418435 | Шланг (CP3) | 1 |
| 67 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
