.Гидрораспределитель (1/3) — HITACHI EX30UR-3

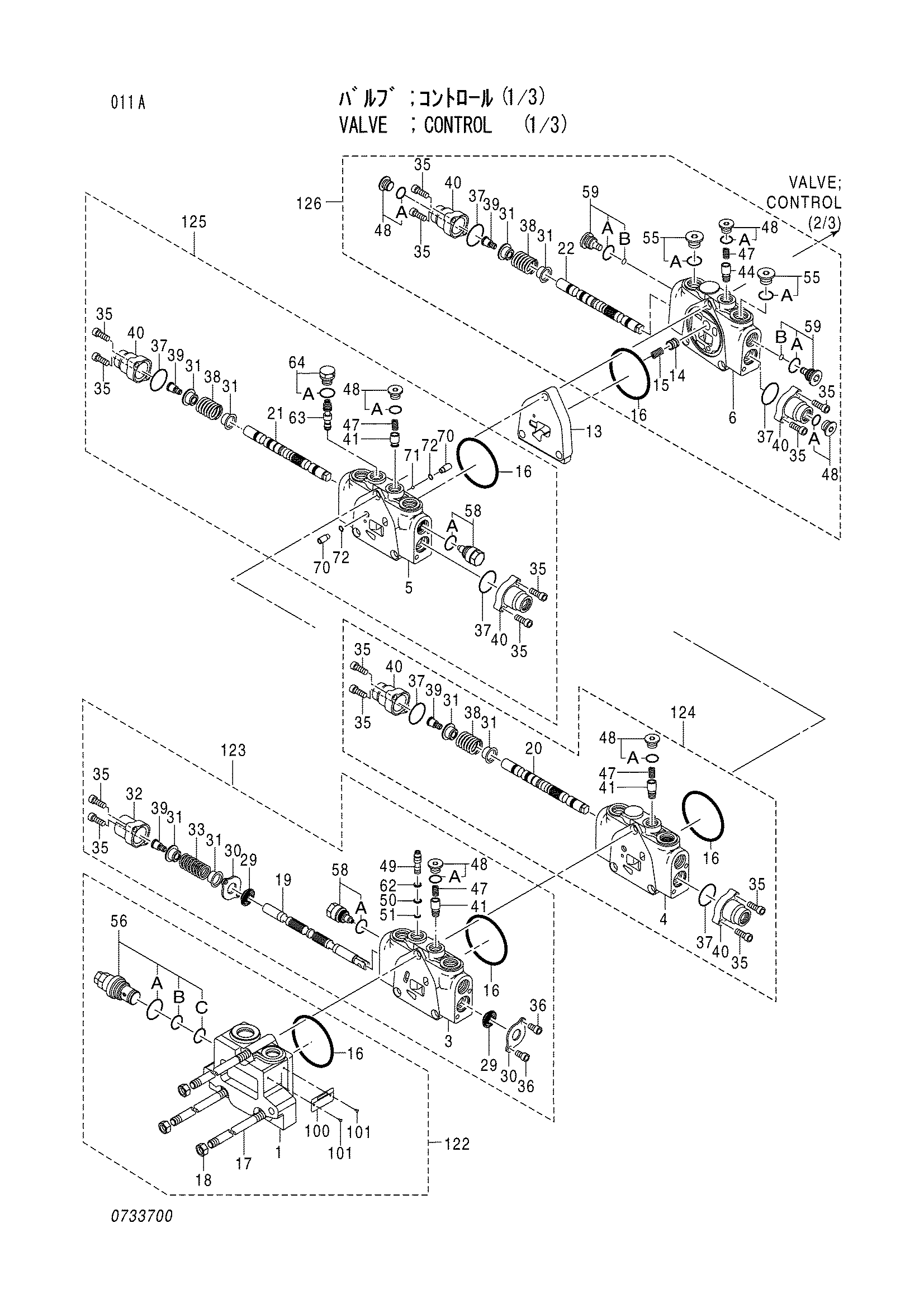

Заводская схема «.Гидрораспределитель (1/3)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403524 | Гидрораспределитель (1/3) | 0 | |
| 13 | 0733701 | Пластина | 1 |
| 14 | 0433001 | Обратный клапан | 1 |
| 15 | 0433002 | Пружина | 1 |
| 16 | 0408205 | Уплотнительное кольцо | 5 |
| 17 | 0733702 | Болт | 3 |
| 18 | 0432902 | Гайка | 3 |
| 29 | 0432906 | Масляное уплотнение | 2 |
| 30 | 0432907 | Пластина | 2 |
| 31 | 0432908 | Седло пружины | 8 |
| 32 | 0733703 | Колпачок | 1 |
| 33 | 0432909 | Пружина | 1 |
| 35 | 0432911 | Болт с внутренним шестигранником | 14 |
| 36 | 0209423 | Болт с внутренним шестигранником | 2 |
| 37 | 0432912 | Уплотнительное кольцо | 6 |
| 38 | 0432913 | Пружина | 3 |
| 39 | 0432914 | Болт | 4 |
| 40 | 0432915 | Колпачок | 6 |
| 41 | 0432916 | Обратный клапан | 3 |
| 44 | 0639201 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 4 |
| 48 | 0432918 | Пробка | 6 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 0733704 | Дроссель | 1 |
| 50 | 4506407 | Уплотнительное кольцо | 1 |
| 51 | 4506405 | Уплотнительное кольцо | 1 |
| 55 | 0664404 | Пробка | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 0733705 | Предохранительный клапан | 1 |
| 56A | 4509181 | Уплотнительное кольцо | 1 |
| 56B | 0433513 | Опорное кольцо | 1 |
| 56C | 0637402 | Уплотнительное кольцо | 1 |
| 58 | 0639105 | Клапан | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0433013 | Пробка | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 59B | 4506404 | Уплотнительное кольцо | 1 |
| 62 | 0432922 | Опорное кольцо | 1 |
| 63 | 0433418 | Втулка | 1 |
| 64 | 0433420 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 0733706 | Сиденье | 2 |
| 71 | 0733707 | Шарик | 1 |
| 72 | 0733708 | Уплотнительное кольцо | 2 |
| 122 | 0733709 | Пластина | 1 |
| 123 | 0733710 | Корпус | 1 |
| 124 | 0733711 | Корпус | 1 |
| 125 | 0733712 | Корпус | 1 |
| 126 | 0733713 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
