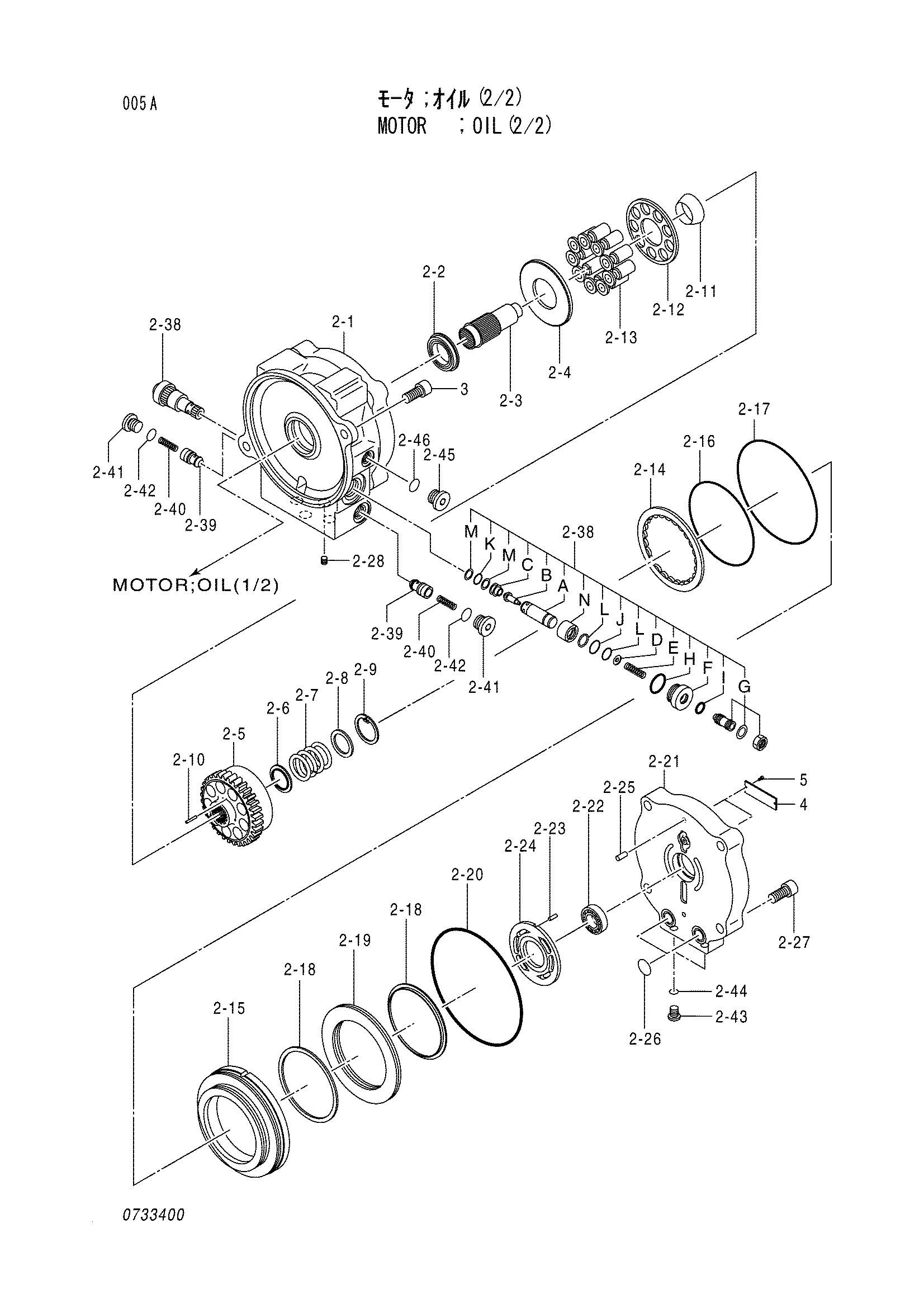

.Гидромотор (2/2) — HITACHI EX30UR-3

Заводская схема «.Гидромотор (2/2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4403525	Гидромотор (2/2)	1
2-1	0733401	Корпус	1
2-10	0434005	Палец	3
2-11	0397908	Держатель	1
2-12	0732004	Пластина	1
2-14	0733403	Диск	1
2-15	0733404	Поршень	1
2-16	A811110	Уплотнительное кольцо	1
2-17	A811135	Уплотнительное кольцо	1
2-18	0733405	Седло пружины	2
2-19	0733406	Пружина диск	1
2-2	0646903	Шариковый подшипник	1
2-20	0158830	Уплотнительное кольцо	1
2-21	0733407	Крышка	1
2-22	0397915	Шариковый подшипник	1
2-23	0396703	Палец	1
2-24	0732003	Пластина клапан	1
2-25	0311313	Палец	2
2-26	985099	Уплотнительное кольцо	2
2-27	0168006	Болт с внутренним шестигранником	5
2-28	0397916	Дроссель	1
2-3	0733402	Вал	1
2-38	0733408	Предохранительный клапан	2
2-38H	4506424	Уплотнительное кольцо	1
2-38I	4506320	Уплотнительное кольцо	1
2-38K	4506412	Уплотнительное кольцо	1
2-38M	4027963	Опорное кольцо	2
2-39	0647003	Обратный клапан	2
2-4	0396807	Упорная пластина	1
2-40	0647004	Пружина	2
2-41	0311336	Пробка	2
2-42	4509180	Уплотнительное кольцо	2
2-43	0647006	Пробка	2
2-44	4506408	Уплотнительное кольцо	2
2-45	0436608	Пробка	1
2-46	957366	Уплотнительное кольцо	1
2-6	0397905	Втулка	1
2-7	0434006	Пружина	1
2-8	0434007	Шайба	1
2-9	0396815	Стопорное кольцо	1
3	0168006	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
