Поршневой насос — HITACHI EX30UR-3

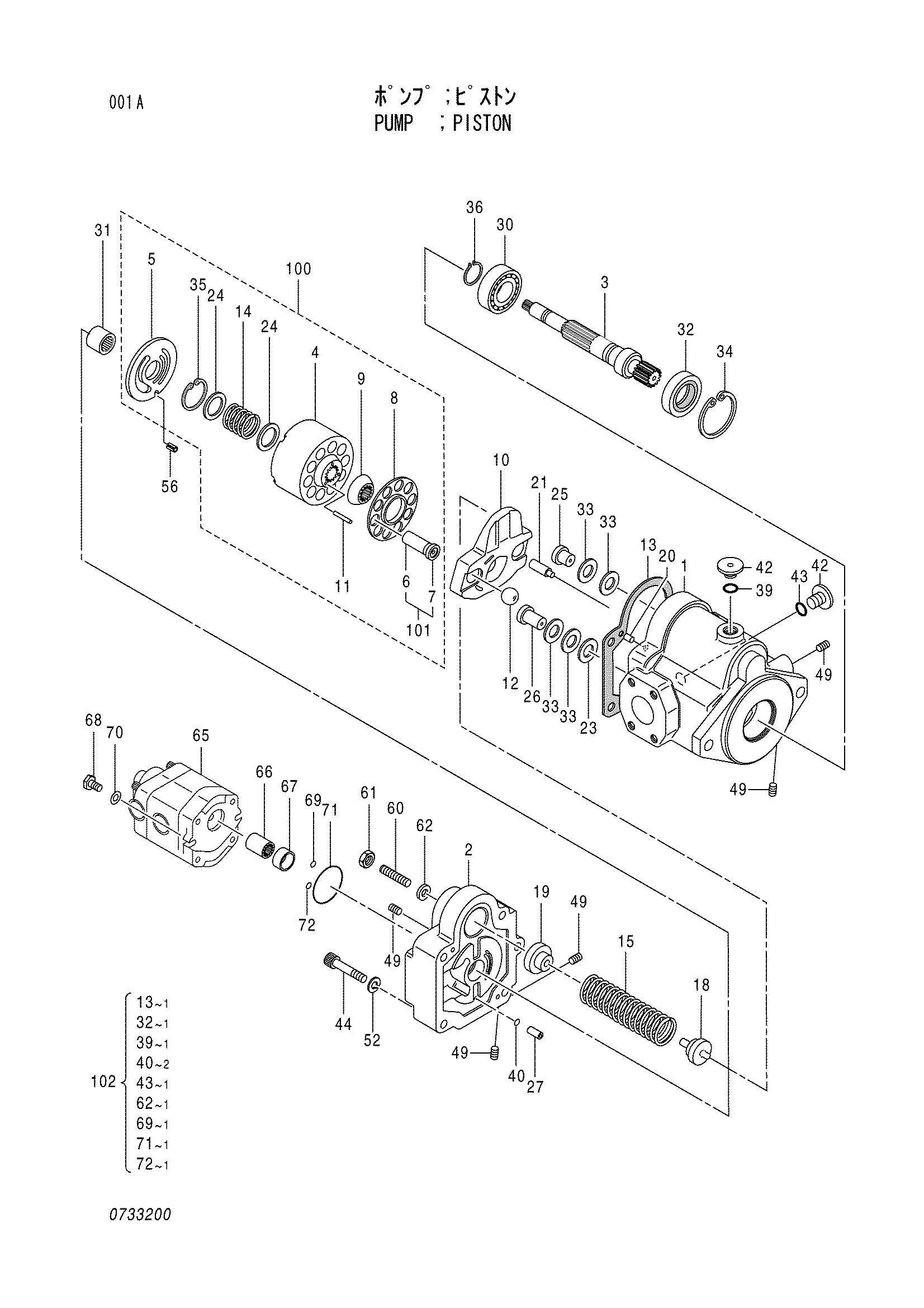

Заводская схема «Поршневой насос» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4403523	Поршневой насос	0
3	0733201	Вал	1
8	0733202	Держатель башмак	1
9	0630604	Держатель	1
10	0733203	Пластина свасх	1
11	0655905	Неедле	3
12	0647307	Палец	2
13	0477001	Манжета	1
14	0655906	Пружина	1
15	0733204	Пружина	1
18	0733205	Держатель пружина	1
19	0733206	Направляющая пружины	1
20	0429816	Палец	1
21	0733207	Шток	1
23	0655910	Шайба	1
24	0630614	Фиксатор	2
25	0733208	Стопорный палец	1
26	0680603	Стопорный палец	1
27	0733209	Палец	1
30	0477002	Шариковый подшипник	1
31	0429818	Игольчатый подшипник	1
32	0630618	Масляное уплотнение	1
33	0647314	Пружина	4
34	991722	Стопорное кольцо	1
35	991342	Стопорное кольцо	1
36	942517	Стопорное кольцо	1
39	957366	Уплотнительное кольцо	1
40	4506412	Уплотнительное кольцо	2
42	0733210	Пробка	2
43	957366	Уплотнительное кольцо	1
44	0429824	Болт с внутренним шестигранником	5
49	0429712	Пробка	5
52	A590910	Пружинная шайба	5
56	0429826	Пружинный штифт	1
60	0630508	Винт	1
61	0630509	Гайка	1
62	0630510	Уплотнительная шайба	1
65	0733211	Шестерённый насос	1
66	0733212	Купплинг	1
67	0733213	Втулка	1
68	0426905	Болт с внутренним шестигранником	2
69	4506407	Уплотнительное кольцо	1
70	0733214	Шайба	2
71	0733215	Уплотнительное кольцо	1
72	4506408	Уплотнительное кольцо	1
100	0733216	Комплект поршень	1
101	0733217	Поршень в сборе	1
102	0733218	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
