Рычаг тяга — HITACHI EX30UR-3

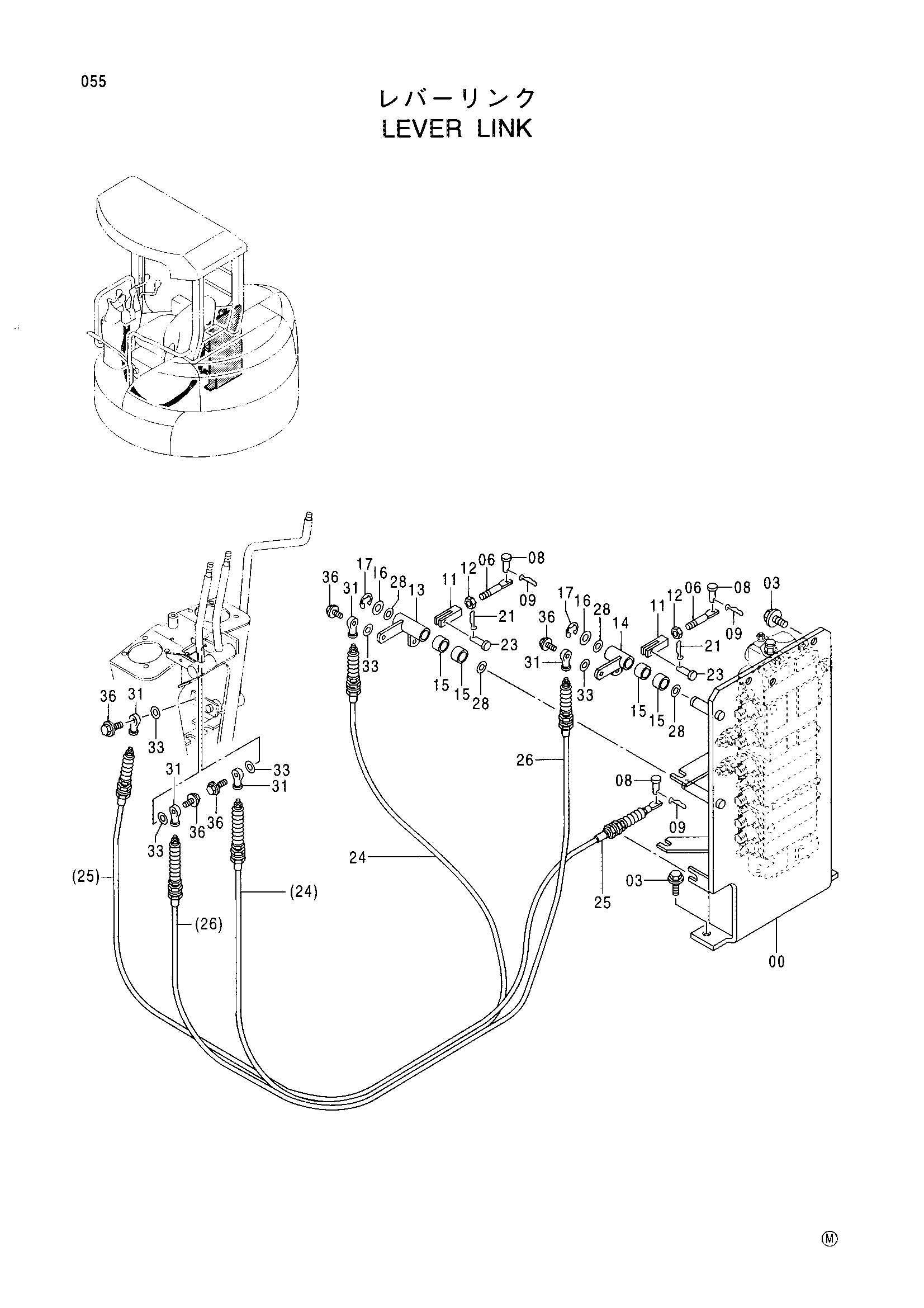

Заводская схема «Рычаг тяга» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035059 | Кронштейн | 1 |
| 03 | J051025 | Болт с шайбой | 4 |
| 06 | 4404160 | Шток | 2 |
| 08 | 4279607 | Палец | 3 |
| 09 | 4365839 | Стопорный палец | 3 |
| 11 | M980844 | Концевой вилка | 2 |
| 12 | J231108 | Гайка | 2 |
| 13 | 8073390 | Тяга | 1 |
| 14 | 8072932 | Тяга | 1 |
| 15 | 4280298 | Втулка | 4 |
| 16 | J253116 | Плоская шайба | 2 |
| 17 | 991340 | Стопорное кольцо | 2 |
| 21 | 4402852 | Стопорный палец | 2 |
| 23 | 4421368 | Палец | 2 |
| 24 | 4402214 | Трос управления | 1 |
| 25 | 4402213 | Трос управления | 1 |
| 26 | 4409248 | Трос управления | 1 |
| 28 | 4294498 | Регулировочная шайба | 4 |
| 31 | 4286584 | Концевой шток | 5 |
| 33 | J253106 | Плоская шайба | 5 |
| 36 | J090625 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
