Смещаемый педаль — HITACHI EX30UR-3

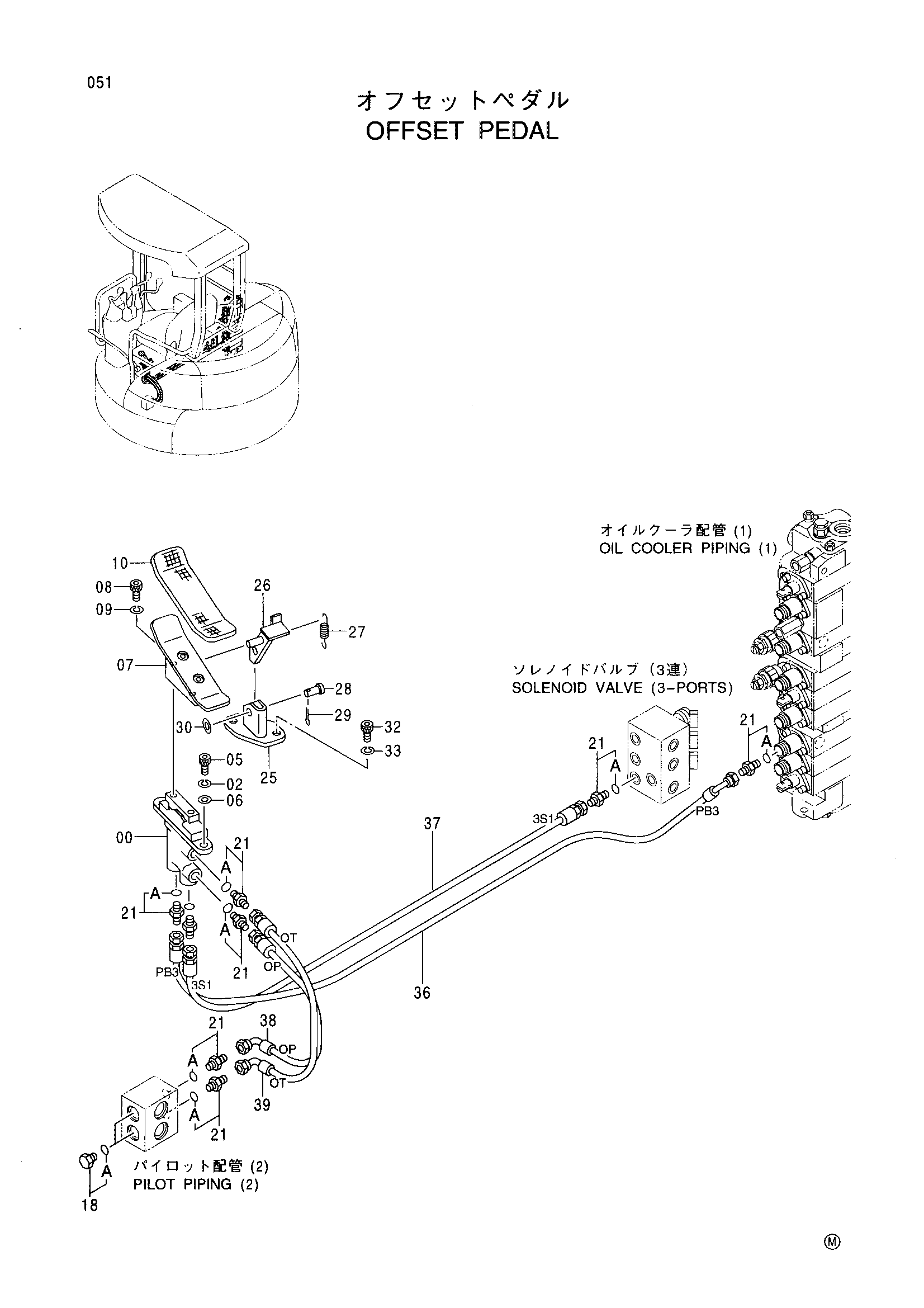

Заводская схема «Смещаемый педаль» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403527 | Пилотный клапан | 1 |
| 02 | J252210 | Пружинная шайба | 2 |
| 05 | J771025 | Болт с внутренним шестигранником | 2 |
| 06 | J253110 | Плоская шайба | 2 |
| 07 | 8072393 | Педаль | 1 |
| 08 | J770816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 | Пружинная шайба | 2 |
| 10 | 4340159 | Крышка | 1 |
| 18 | 4093624 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4042030 | Адаптер | 8 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 8074913 | Кронштейн | 1 |
| 26 | 8074912 | Ограничитель | 1 |
| 27 | 4279604 | Пружина | 1 |
| 28 | 4287795 | Палец | 1 |
| 29 | A763016 | Шплинт | 1 |
| 30 | J253110 | Плоская шайба | 1 |
| 32 | J771016 | Болт с внутренним шестигранником | 2 |
| 33 | J252210 | Пружинная шайба | 2 |
| 36 | 4418467 | Шланг (PB3) | 1 |
| 37 | 4418468 | Шланг (3S1) | 1 |
| 38 | 4418469 | Шланг (OP) | 1 |
| 39 | 4418470 | Шланг (OT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
