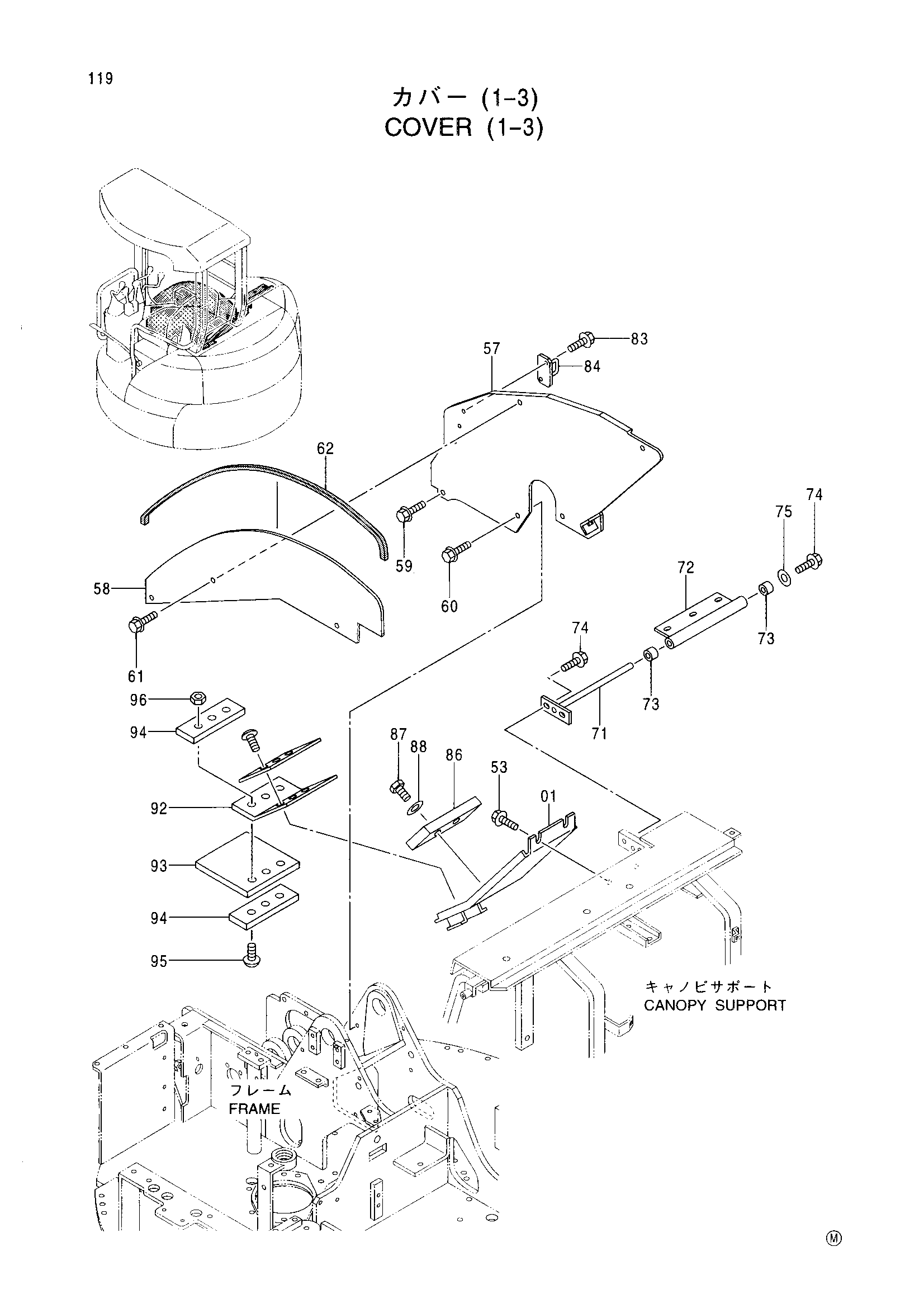

Облицовка (1-3) — HITACHI EX30UR-3
Заводская схема «Облицовка (1-3)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8073137 | Кронштейн | 1 |
| 53 | J051025 | Болт с шайбой | 4 |
| 57 | 7035187 | Кронштейн | 1 |
| 58 | 3084969 | Пластина | 1 |
| 59 | J051025 | Болт с шайбой | 1 |
| 60 | J051035 | Болт с шайбой | 2 |
| 61 | J051020 | Болт с шайбой | 3 |
| 62 | 4417962 | Амортизатор | 1 |
| 71 | 9750925 | Палец | 1 |
| 72 | 9750926 | Тяга | 1 |
| 73 | 4280297 | Втулка | 2 |
| 74 | J051025 | Болт с шайбой | 3 |
| 75 | J253210 | Плоская шайба | 1 |
| 83 | J090816 | Болт с шайбой | 2 |
| 84 | 9752165 | Защёлка | 1 |
| 86 | 4421816 | Резиновая прокладка | 1 |
| 87 | J960630 | Болт | 2 |
| 88 | J254006 | Шайба | 2 |
| 92 | 4422481 | Петля | 1 |
| 93 | 4422482 | Резиновая прокладка | 1 |
| 94 | 4422483 | Пластина | 3 |
| 95 | J692514 | Винт | 6 |
| 96 | J231105 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
