.Гидрораспределитель (2/3) — HITACHI EX30UR-3

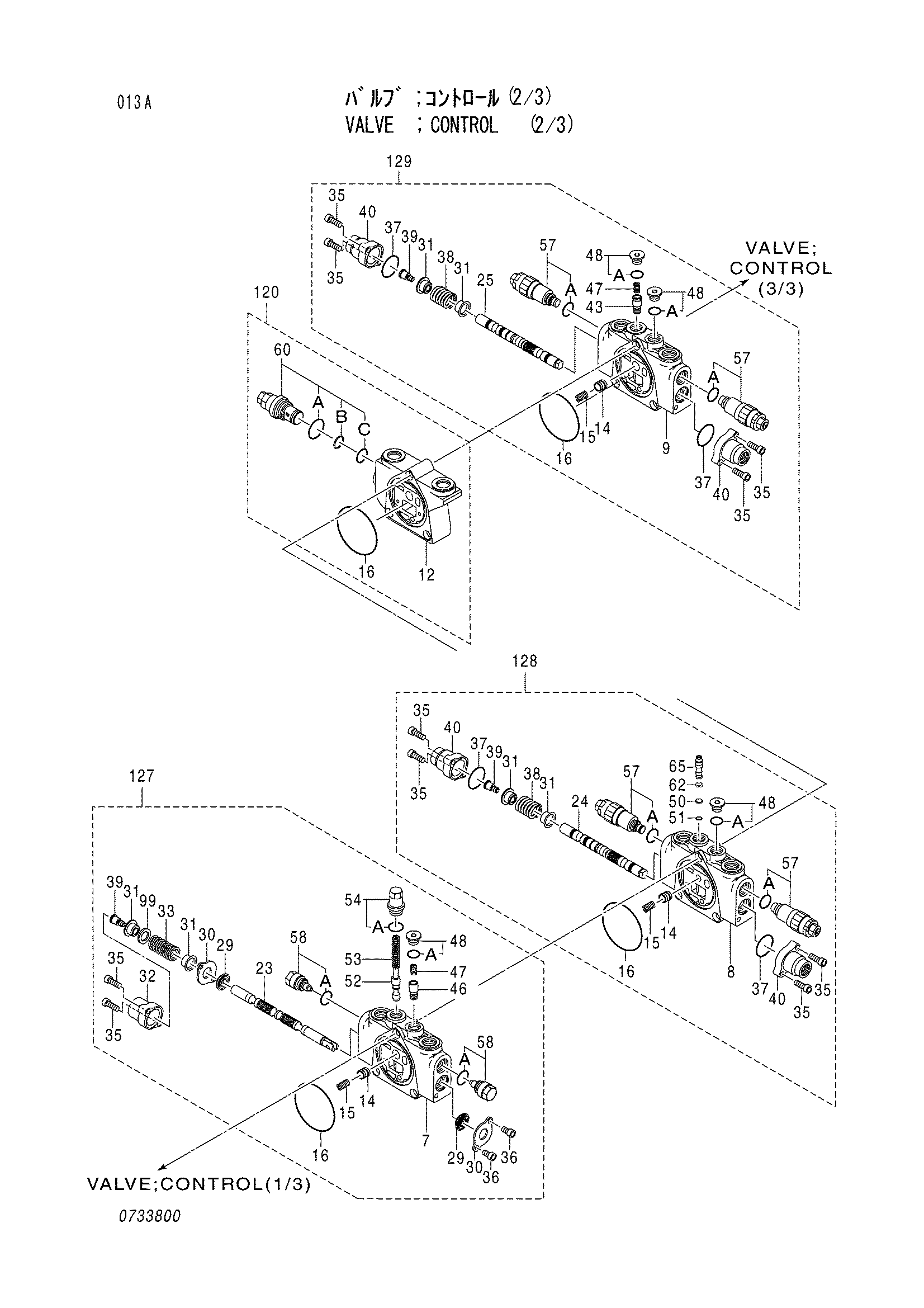

Заводская схема «.Гидрораспределитель (2/3)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403524 | Гидрораспределитель (2/3) | 0 | |
| 14 | 0433001 | Обратный клапан | 3 |
| 15 | 0433002 | Пружина | 3 |
| 16 | 0408205 | Уплотнительное кольцо | 4 |
| 29 | 0432906 | Масляное уплотнение | 2 |
| 30 | 0432907 | Пластина | 2 |
| 31 | 0432908 | Седло пружины | 6 |
| 32 | 0733703 | Колпачок | 1 |
| 33 | 0432909 | Пружина | 1 |
| 35 | 0432911 | Болт с внутренним шестигранником | 10 |
| 36 | 0209423 | Болт с внутренним шестигранником | 2 |
| 37 | 0432912 | Уплотнительное кольцо | 4 |
| 38 | 0432913 | Пружина | 2 |
| 39 | 0432914 | Болт | 3 |
| 40 | 0432915 | Колпачок | 4 |
| 43 | 0733801 | Обратный клапан | 1 |
| 46 | 0639202 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 2 |
| 48 | 0432918 | Пробка | 4 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4506407 | Уплотнительное кольцо | 1 |
| 51 | 4506405 | Уплотнительное кольцо | 1 |
| 52 | 0433009 | Золотник | 1 |
| 53 | 0433010 | Пружина | 1 |
| 54 | 0433011 | Пробка | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 0733802 | Клапан | 4 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 0639105 | Клапан | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 0733803 | Предохранительный клапан | 1 |
| 60A | 4509181 | Уплотнительное кольцо | 1 |
| 60B | 0433513 | Опорное кольцо | 1 |
| 60C | 0637402 | Уплотнительное кольцо | 1 |
| 62 | 0432922 | Опорное кольцо | 1 |
| 65 | 0733804 | Дроссель | 1 |
| 99 | 0733905 | Шайба | 1 |
| 120 | 0733805 | Пластина | 1 |
| 127 | 0733806 | Корпус | 1 |
| 128 | 0733807 | Корпус | 1 |
| 129 | 0733808 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
