Пилотные гидролинии (2) — HITACHI EX30UR-3

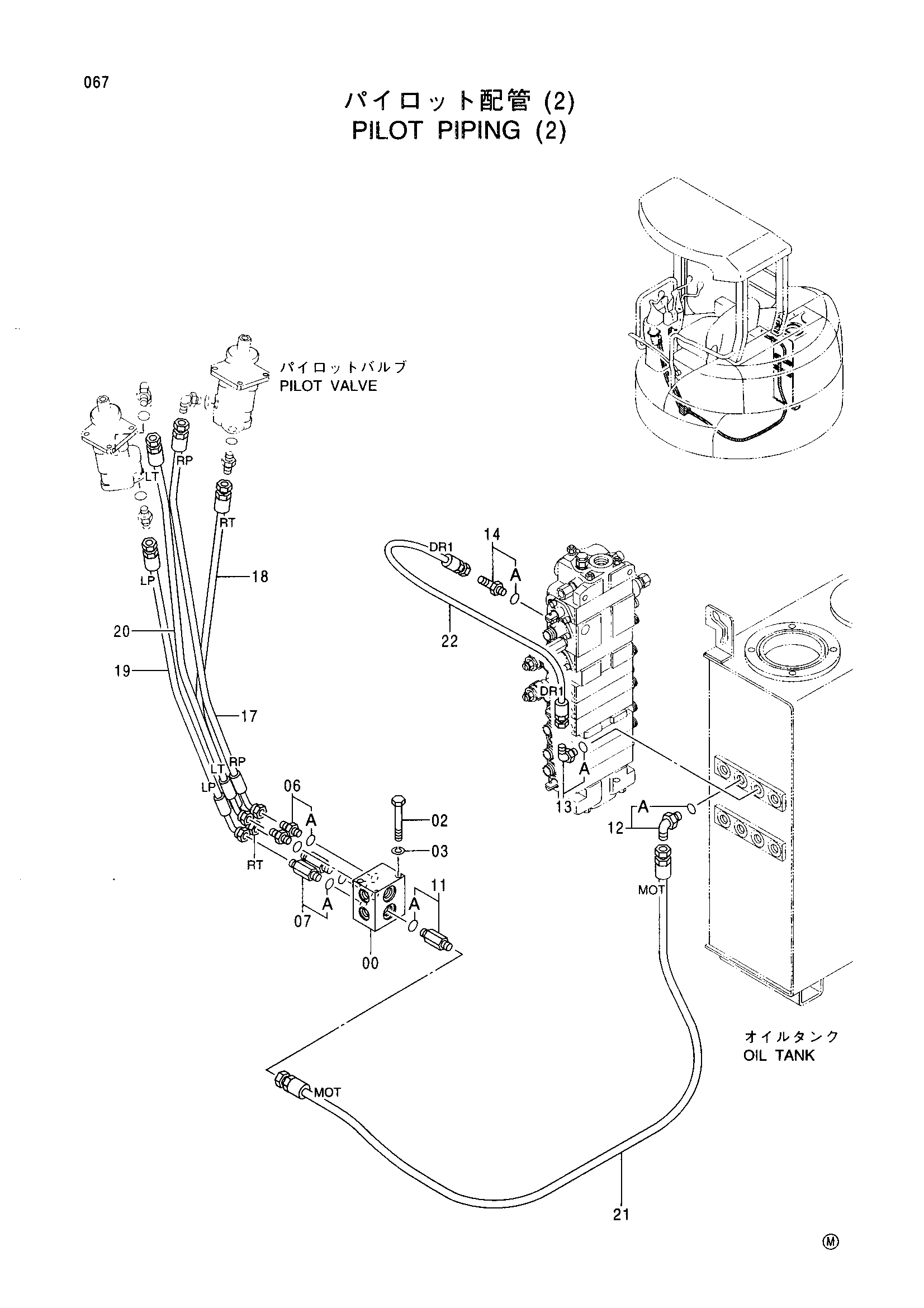

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042590 | Коллектор | 1 |
| 02 | J960890 | Болт | 2 |
| 03 | J252108 | Пружинная шайба | 2 |
| 06 | 4042030 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4368208 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4368210 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4037761 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4169594 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4112300 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4418461 | Шланг (RP) | 1 |
| 18 | 4418462 | Шланг (RT) | 1 |
| 19 | 4418463 | Шланг (LP) | 1 |
| 20 | 4418464 | Шланг (LT) | 1 |
| 21 | 4418465 | Шланг (MOT) | 1 |
| 22 | 4418466 | Шланг (DR1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
