Гидролинии рабочего оборудования (3)<смещаемый стрела> — HITACHI EX30UR-3

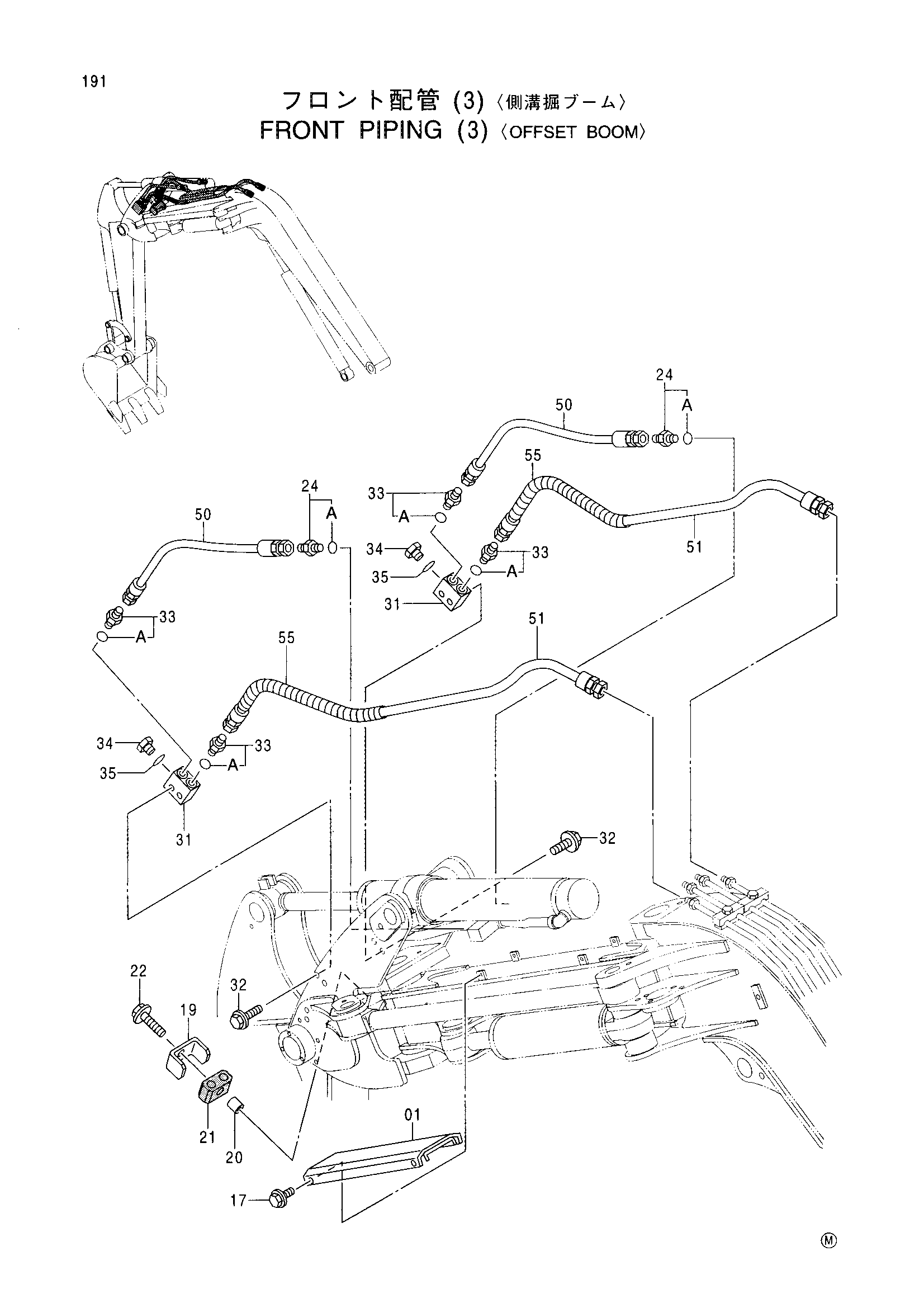

Заводская схема «Гидролинии рабочего оборудования (3)<смещаемый стрела>» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8073387 | Крышка | 1 |
| 17 | J090614 | Болт с шайбой | 4 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | 4402284 | Резиновая втулка | 1 |
| 22 | J050840 | Болт с шайбой | 1 |
| 24 | 4042031 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 3080361 | Блок | 2 |
| 32 | J051050 | Болт с шайбой | 4 |
| 33 | 4042031 | Адаптер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4336167 | Пробка | 2 |
| 35 | 4509180 | Уплотнительное кольцо | 2 |
| 50 | 4415574 | Шланг | 2 |
| 51 | 4415575 | Шланг | 2 |
| 55 | 4323247 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
