Навес — HITACHI EX30UR-3

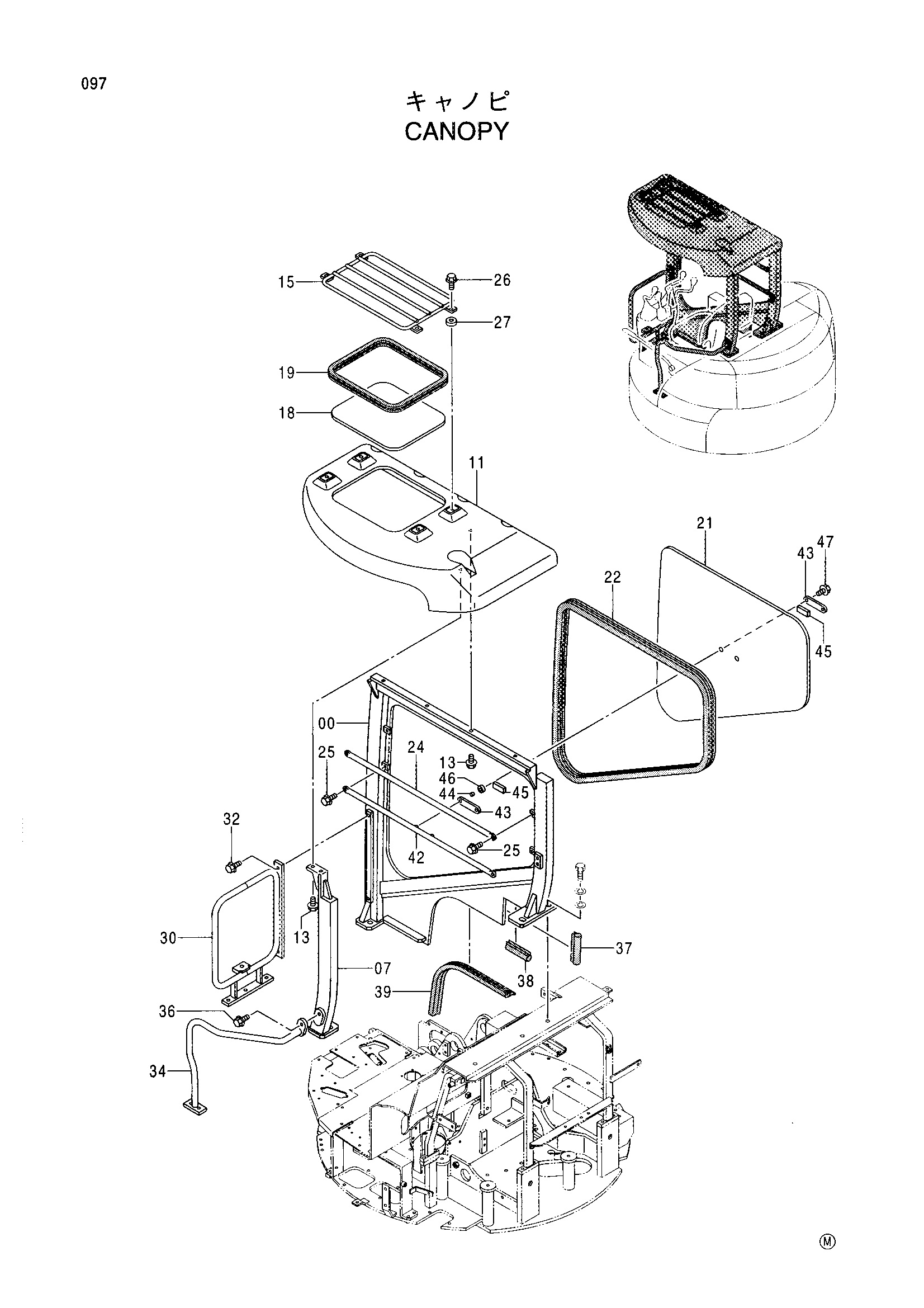

Заводская схема «Навес» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017583 | Рама | 1 |
| 07 | 8073166 | Поле | 1 |
| 11 | 4405268 | Рооф | 1 |
| 13 | J051025 | Болт с шайбой | 6 |
| 15 | 8073165 | Защитный кожух | 1 |
| 18 | 4405294 | Пластина | 1 |
| 19 | 4405324 | Уплотнитель | 1 |
| 21 | 4405298 | Пластина | 1 |
| 22 | 4405323 | Уплотнитель | 1 |
| 24 | 3083109 | Защитный кожух | 1 |
| 25 | J080814 | Болт с шайбой | 4 |
| 26 | J090625 | Болт с шайбой | 4 |
| 27 | 4421697 | Проставка | 4 |
| 30 | 8073168 | Стойка | 1 |
| 32 | J051020 | Болт с шайбой | 2 |
| 34 | 8073167 | Стойка | 1 |
| 36 | J051020 | Болт с шайбой | 1 |
| 37 | 4405328 | Резиновое уплотнение | 1 |
| 38 | 4416134 | Резиновое уплотнение | 1 |
| 39 | 4406394 | Уплотнитель | 1 |
| 42 | 8074091 | Защитный кожух | 1 |
| 43 | 4338213 | Пластина | 2 |
| 44 | 4338217 | Проставка | 2 |
| 45 | 4338224 | Резиновая прокладка | 2 |
| 46 | 4341709 | Резиновая прокладка | 2 |
| 47 | J080820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
