Основные гидролинии (4) — HITACHI EX30UR-3

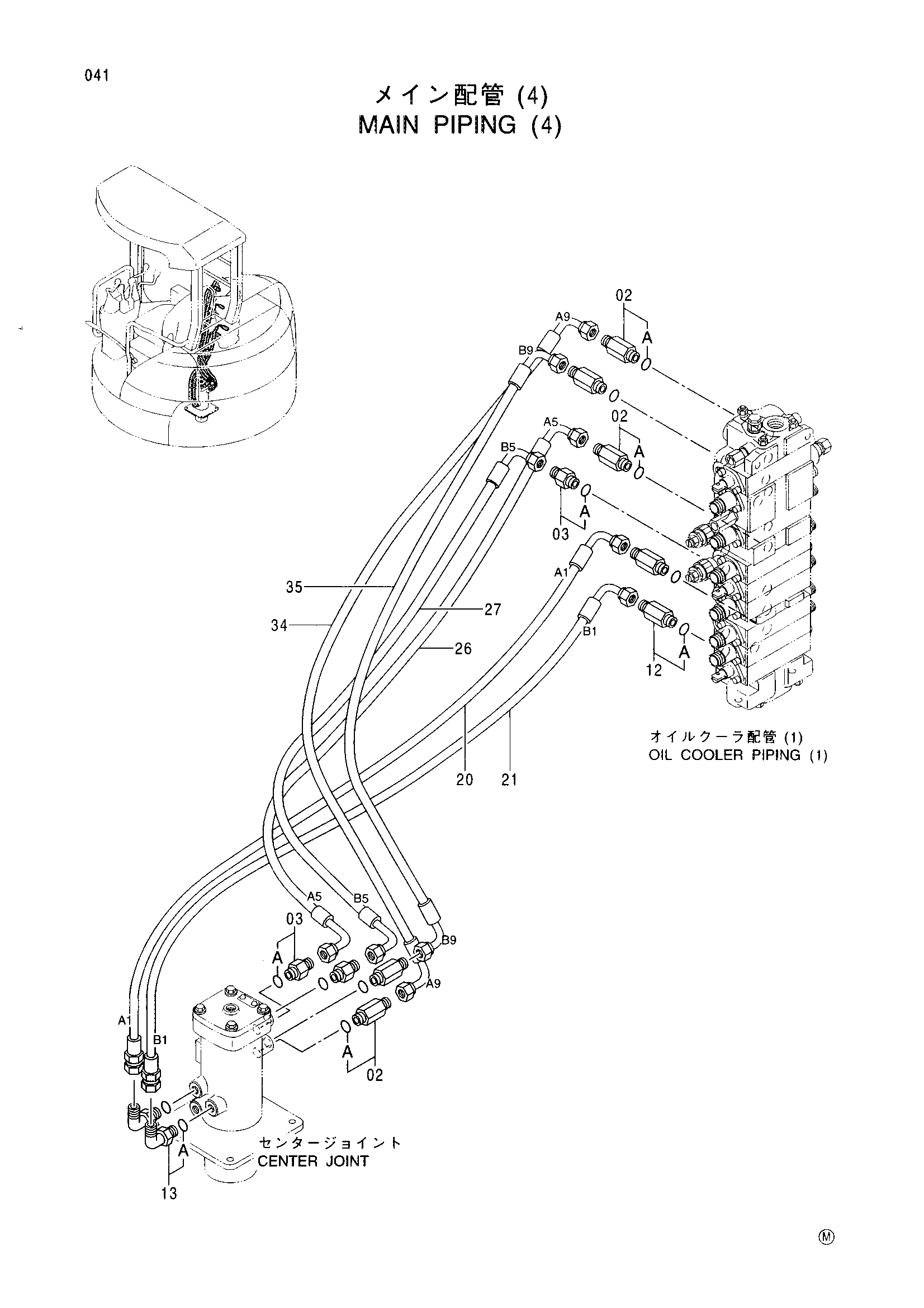

Заводская схема «Основные гидролинии (4)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368210 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4407849 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4169594 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4418439 | Шланг (A1) | 1 |
| 21 | 4418440 | Шланг (B1) | 1 |
| 26 | 4418685 | Шланг (A5) | 1 |
| 27 | 4418686 | Шланг (B5) | 1 |
| 34 | 4418677 | Шланг (A9) | 1 |
| 35 | 4418678 | Шланг (B9) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
