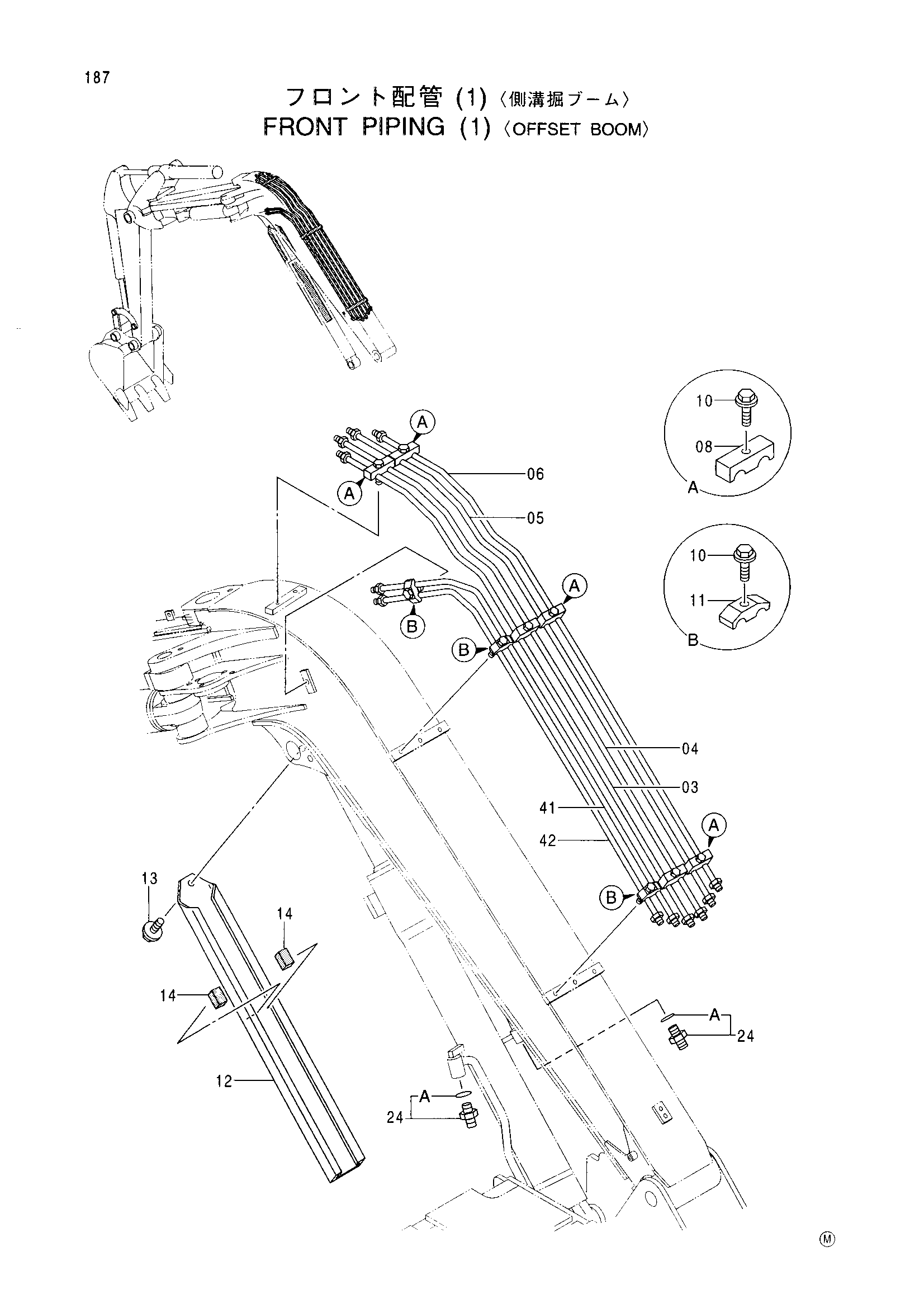

Гидролинии рабочего оборудования (1)<смещаемый стрела> — HITACHI EX30UR-3
Заводская схема «Гидролинии рабочего оборудования (1)<смещаемый стрела>» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8073381 | Трубка | 1 |
| 04 | 8073382 | Трубка | 1 |
| 05 | 8073383 | Трубка | 1 |
| 06 | 8073384 | Трубка | 1 |
| 08 | 4331314 | Хомут трубки | 6 |
| 10 | J050835 | Болт с шайбой | 9 |
| 11 | 4275542 | Хомут трубки | 3 |
| 12 | 3083321 | Крышка | 1 |
| 13 | J051020 | Болт с шайбой | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 24 | 4042031 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 8074514 | Трубка | 1 |
| 42 | 8074515 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
