Пилотные гидролинии (передний, поворот)[3-порты]<х-тйпе> — HITACHI EX30UR-3

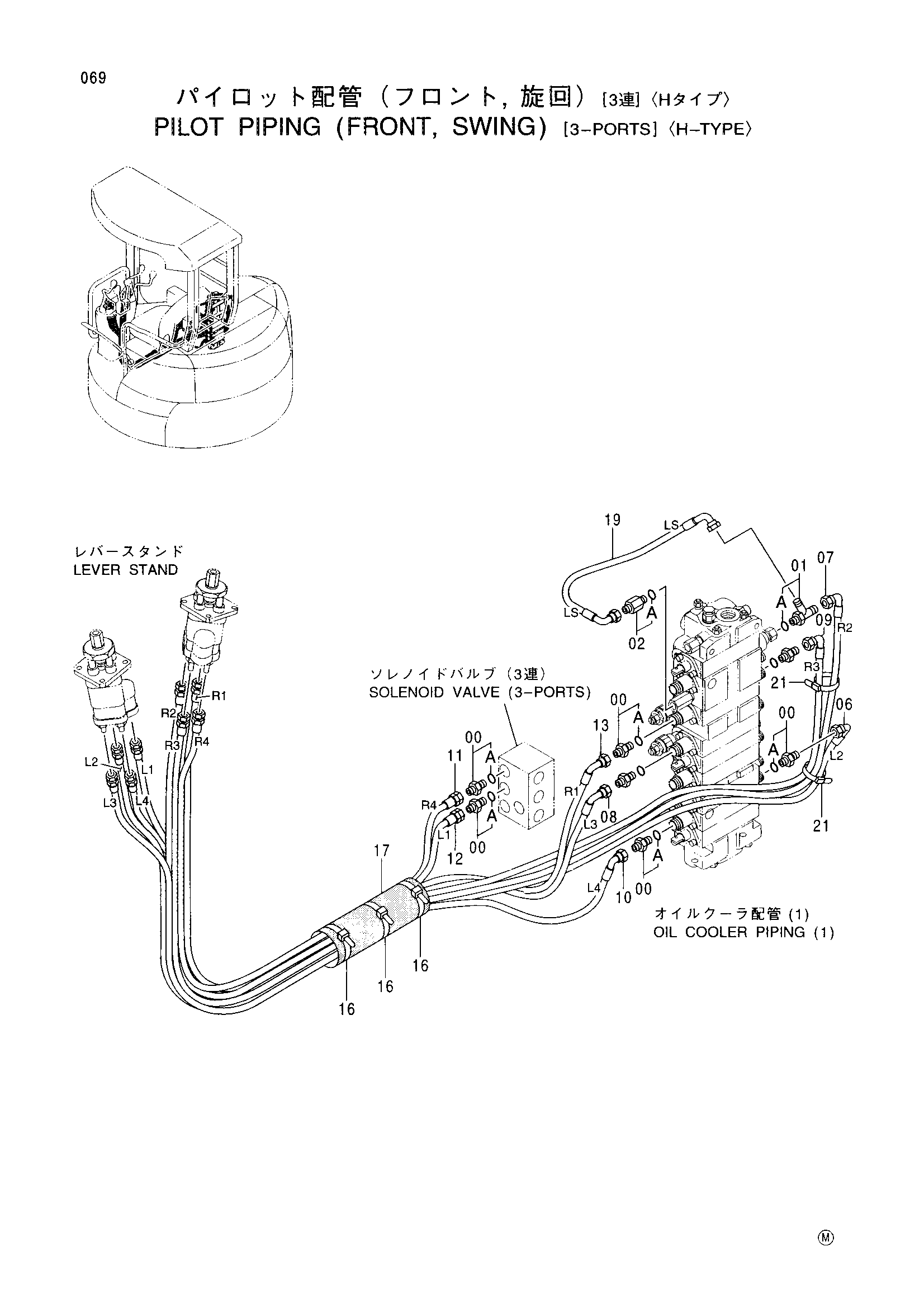

Заводская схема «Пилотные гидролинии (передний, поворот)[3-порты]<х-тйпе>» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (передний, поворот)[3-порты]<х-тйпе> HITACHI EX30UR-3](/catalog-drawings/cf/cfaf3c6b-1a16-4ff8-9f38-35bdea559980.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 7 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4406156 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4368208 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4407654 | Шланг (L2) | 1 |
| 07 | 4407655 | Шланг (R2) | 1 |
| 08 | 4407656 | Шланг (L3) | 1 |
| 09 | 4407657 | Шланг (R3) | 1 |
| 10 | 4407658 | Шланг (L4) | 1 |
| 11 | 4407659 | Шланг (R4) | 1 |
| 12 | 4407660 | Шланг (L1) | 1 |
| 13 | 4407661 | Шланг (R1) | 1 |
| 16 | 4055312 | Ленточный зажим | 3 |
| 17 | 4421094 | Резиновая втулка | 1 |
| 19 | 4418683 | Шланг (LS) | 1 |
| 21 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
