Топливные трубопроводы — HITACHI EX30UR-3

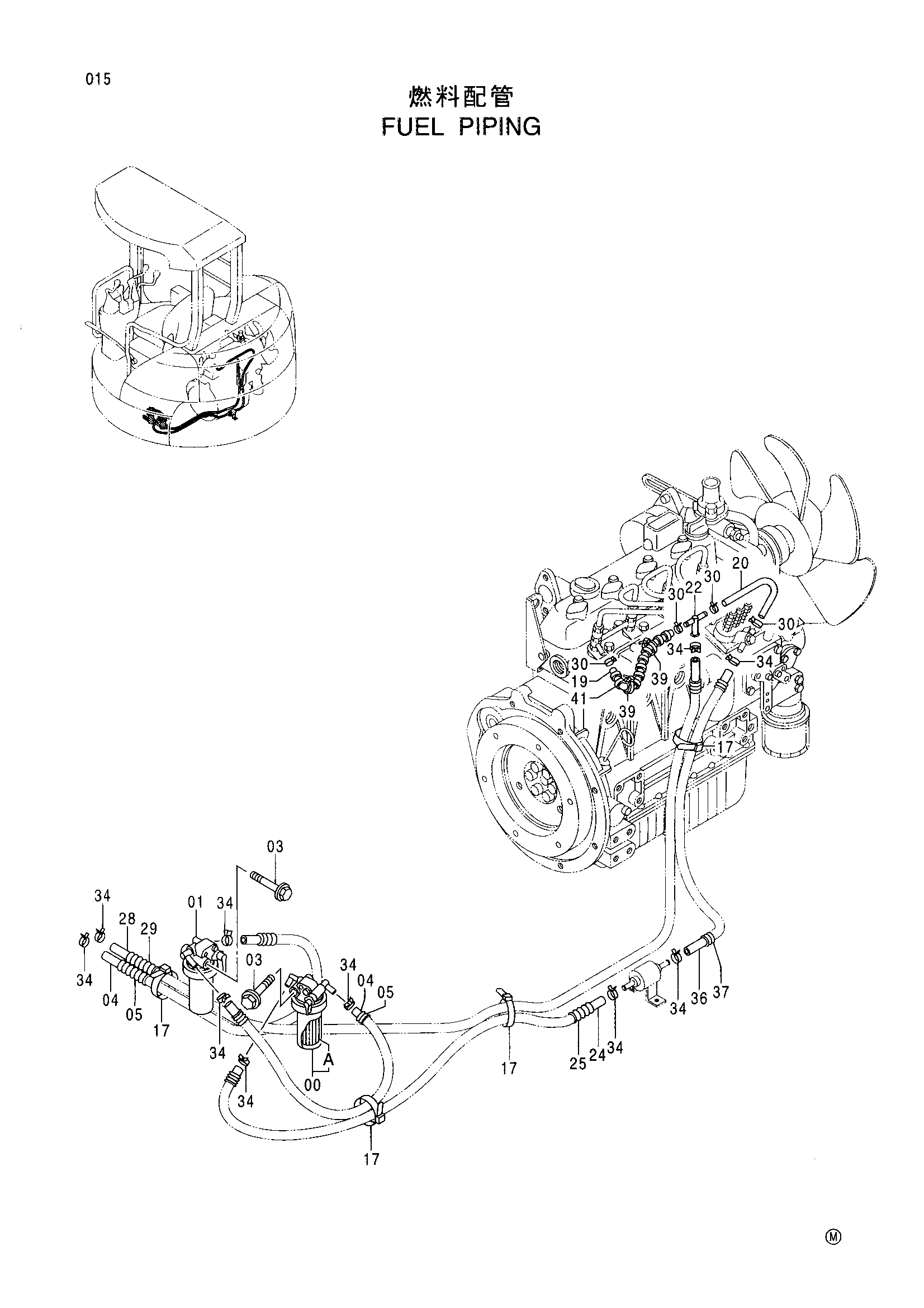

Заводская схема «Топливные трубопроводы» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4388458 | Топливный фильтр | 1 |
| 00A | 4413286 | Фильтрующий элемент | 1 |
| 01 | 4406772 | Фильтр | 1 |
| 03 | J090865 | Болт с шайбой | 2 |
| 04 | 4346563 | Топливный шланг | 2 |
| 05 | 4414582 | Трубка | 2 |
| 17 | 4055312 | Ленточный зажим | 4 |
| 19 | 4403627 | Топливный шланг | 1 |
| 20 | 4403628 | Топливный шланг | 1 |
| 22 | 4348594 | Тройник | 1 |
| 24 | 4346828 | Топливный шланг | 1 |
| 25 | 4346824 | Трубка | 1 |
| 28 | 4403629 | Топливный шланг | 1 |
| 29 | 4403630 | Трубка | 1 |
| 30 | 4394363 | Хомут шланга | 4 |
| 34 | 4339258 | Хомут шланга | 10 |
| 36 | 4352772 | Топливный шланг | 1 |
| 37 | 4296333 | Трубка | 1 |
| 39 | 4291656 | Ленточный зажим | 2 |
| 41 | 4422674 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
