Электрооборудование (1) — HITACHI EX30UR-3

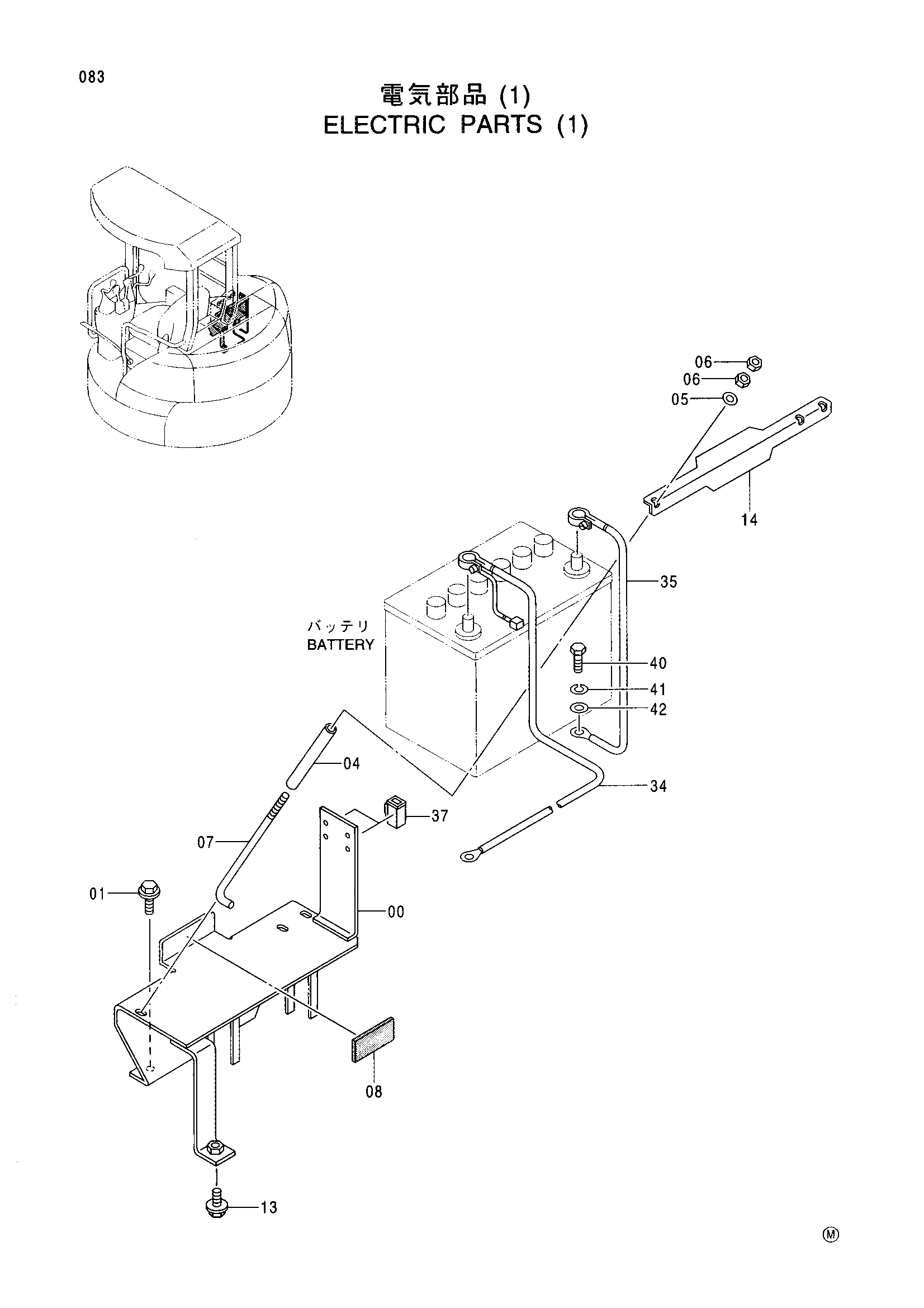

Заводская схема «Электрооборудование (1)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035081 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 2 |
| 04 | 4289704 | Трубка | 2 |
| 05 | J253106 | Плоская шайба | 2 |
| 06 | J231106 | Гайка | 4 |
| 07 | 4298596 | Болт | 2 |
| 08 | 4392516 | Резиновая прокладка | 1 |
| 13 | J051040 | Болт с шайбой | 1 |
| 14 | 4422713 | Кронштейн | 1 |
| 34 | 4406523 | Трос | 1 |
| 35 | 4406524 | Трос | 1 |
| 37 | 4331898 | Фусибле-линк | 2 |
| 40 | J971020 | Болт | 1 |
| 41 | J252210 | Пружинная шайба | 1 |
| 42 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
