Масляный радиатор трубопроводы (1) — HITACHI EX30UR-3

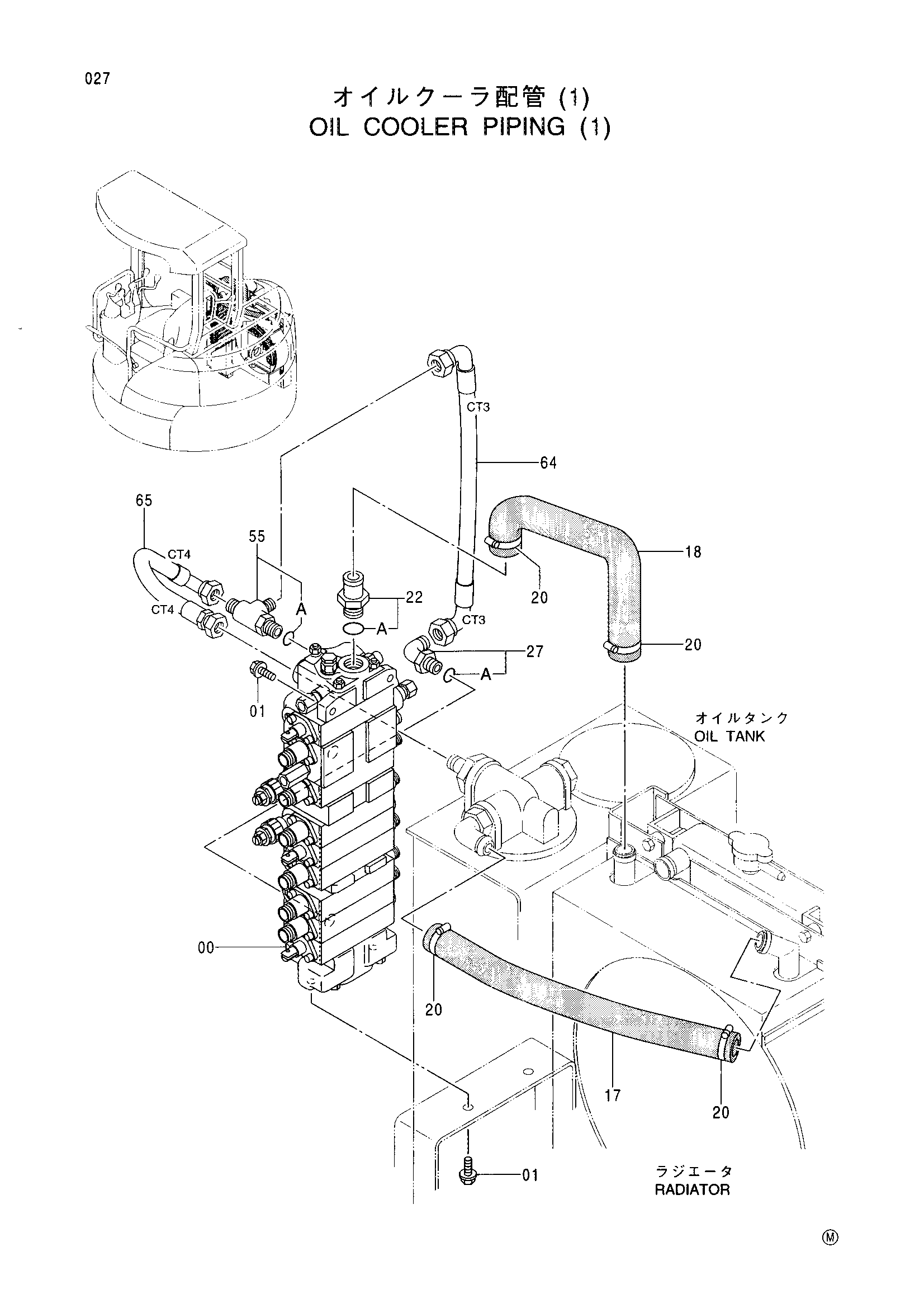

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403524 | Гидрораспределитель | 1 |
| 01 | J041030 | Болт с шайбой | 4 |
| 17 | 4402211 | Резиновый шланг | 1 |
| 18 | 3082499 | Резиновый шланг | 1 |
| 20 | 4505243 | Хомут шланга | 4 |
| 22 | 4276935 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4037760 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4368220 | Тройник | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4418437 | Шланг (CT3) | 1 |
| 65 | 4418438 | Шланг (CT4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
