Опора радиатора — HITACHI EX30UR-3

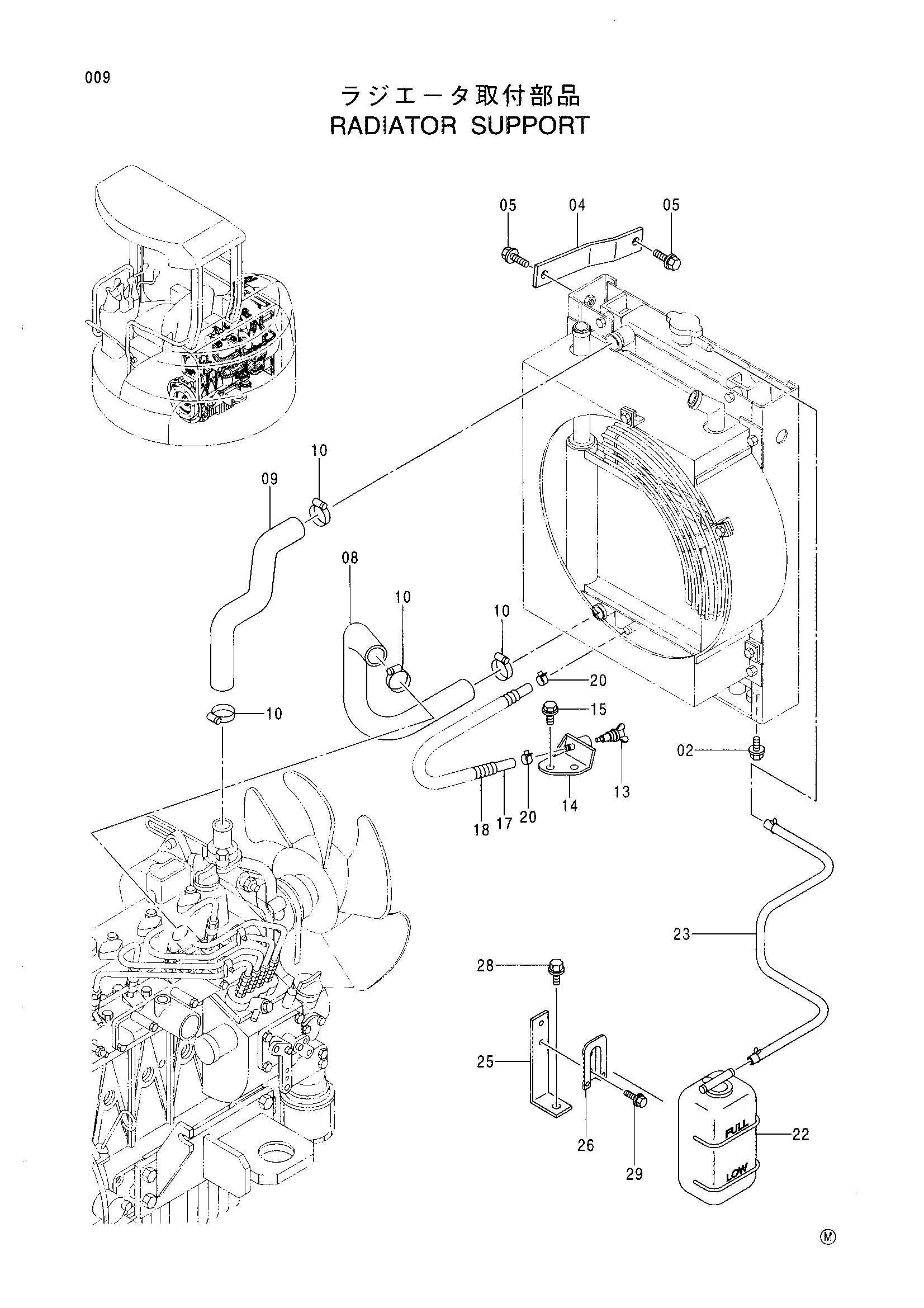

Заводская схема «Опора радиатора» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J051025 | Болт с шайбой | 2 |
| 04 | 4369689 | Стойка | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 08 | 3082497 | Водяной шланг | 1 |
| 09 | 3082498 | Водяной шланг | 1 |
| 10 | 4505243 | Хомут шланга | 4 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J051020 | Болт с шайбой | 2 |
| 17 | 4405133 | Водяной шланг | 1 |
| 18 | 4405134 | Трубка | 1 |
| 20 | 4339258 | Хомут шланга | 2 |
| 22 | 4363469 | Бак воды | 1 |
| 23 | 4363470 | Водяной шланг | 1 |
| 25 | 9750683 | Кронштейн | 1 |
| 26 | 4367147 | Пластина | 1 |
| 28 | J051025 | Болт с шайбой | 1 |
| 29 | J080614 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
