Пилотные гидролинии (1-2) — HITACHI EX30UR-3

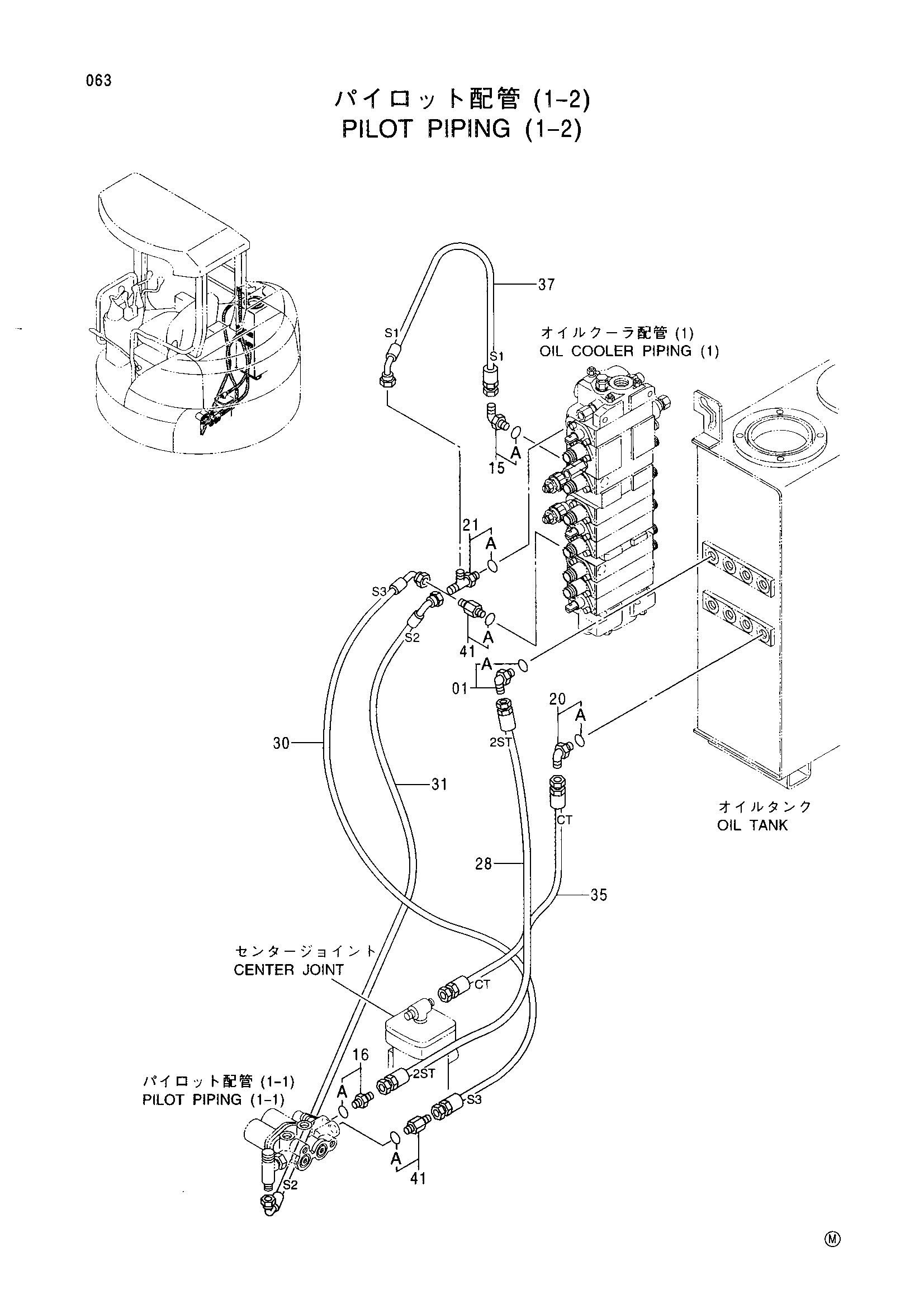

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4037761 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4112300 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4042031 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4169594 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4406156 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4418453 | Шланг (2ST) | 1 |
| 30 | 4418455 | Шланг (S3) | 1 |
| 31 | 4418679 | Шланг (S2) | 1 |
| 35 | 4418458 | Шланг (CT) | 1 |
| 37 | 4418460 | Шланг (S1) | 1 |
| 41 | 4368208 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
