.Гидромотор (1/2) — HITACHI EX30UR-3

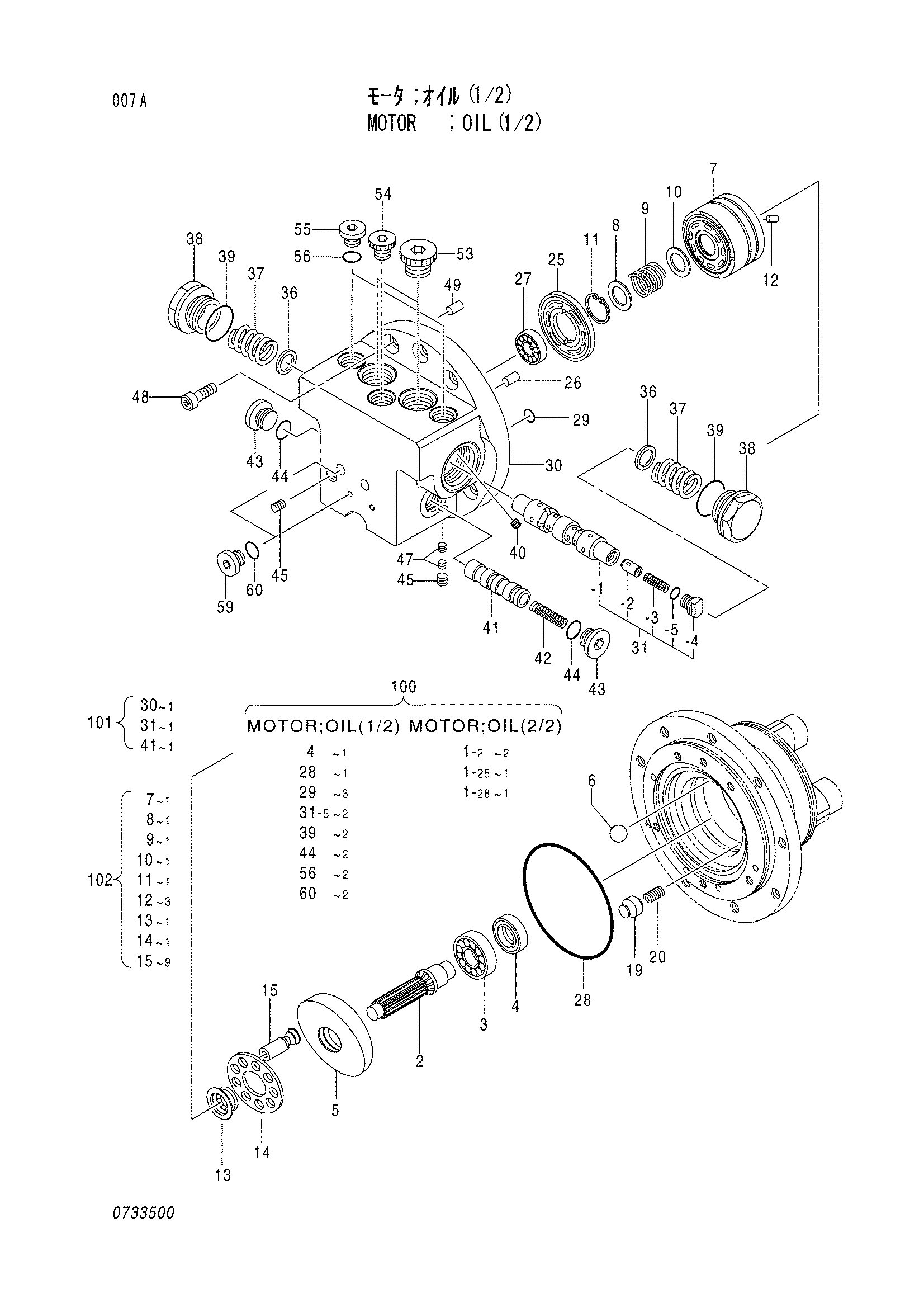

Заводская схема «.Гидромотор (1/2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403526 | Гидромотор (1/2) | 1 | |
| 2 | 0436401 | Вал | 1 |
| 3 | 0436402 | BAG. шарик | 1 |
| 4 | 0733501 | Масляное уплотнение | 1 |
| 5 | 0472301 | Пластина | 1 |
| 6 | 0733502 | Шарик стеал | 2 |
| 19 | 0733503 | Поршень | 2 |
| 20 | 0436413 | Пружина | 2 |
| 25 | 0733504 | Пластина клапан | 1 |
| 26 | 0396703 | Палец | 1 |
| 27 | 0436415 | Шариковый подшипник | 1 |
| 28 | A810120 | Уплотнительное кольцо | 1 |
| 29 | 4506407 | Уплотнительное кольцо | 3 |
| 31-3 | 0398002 | Пружина | 2 |
| 31-4 | 0647901 | Пробка | 2 |
| 31-5 | 4506320 | Уплотнительное кольцо | 2 |
| 36 | 0398004 | Седло пружины | 2 |
| 37 | 0733505 | Пружина | 2 |
| 38 | 0398006 | Колпачок | 2 |
| 39 | 4506429 | Уплотнительное кольцо | 2 |
| 40 | 0436603 | Дроссель | 2 |
| 42 | 0436602 | Пружина | 1 |
| 43 | 0311336 | Пробка | 2 |
| 44 | 4509180 | Уплотнительное кольцо | 2 |
| 45 | 0352225 | Пробка | 4 |
| 47 | 0436603 | Дроссель | 4 |
| 48 | 0167922 | Болт с внутренним шестигранником | 6 |
| 49 | 0397910 | Палец | 2 |
| 55 | 0436608 | Пробка | 2 |
| 56 | 957366 | Уплотнительное кольцо | 2 |
| 59 | 0436608 | Пробка | 2 |
| 60 | 957366 | Уплотнительное кольцо | 2 |
| 100 | 0733506 | Комплект уплотнений | 1 |
| 101 | 0733507 | Базовый пластина в сборе | 1 |
| 102 | 0733508 | Блок гидроцилиндра в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
