Сиденье базовый <с отопитель> — HITACHI EX30UR-3

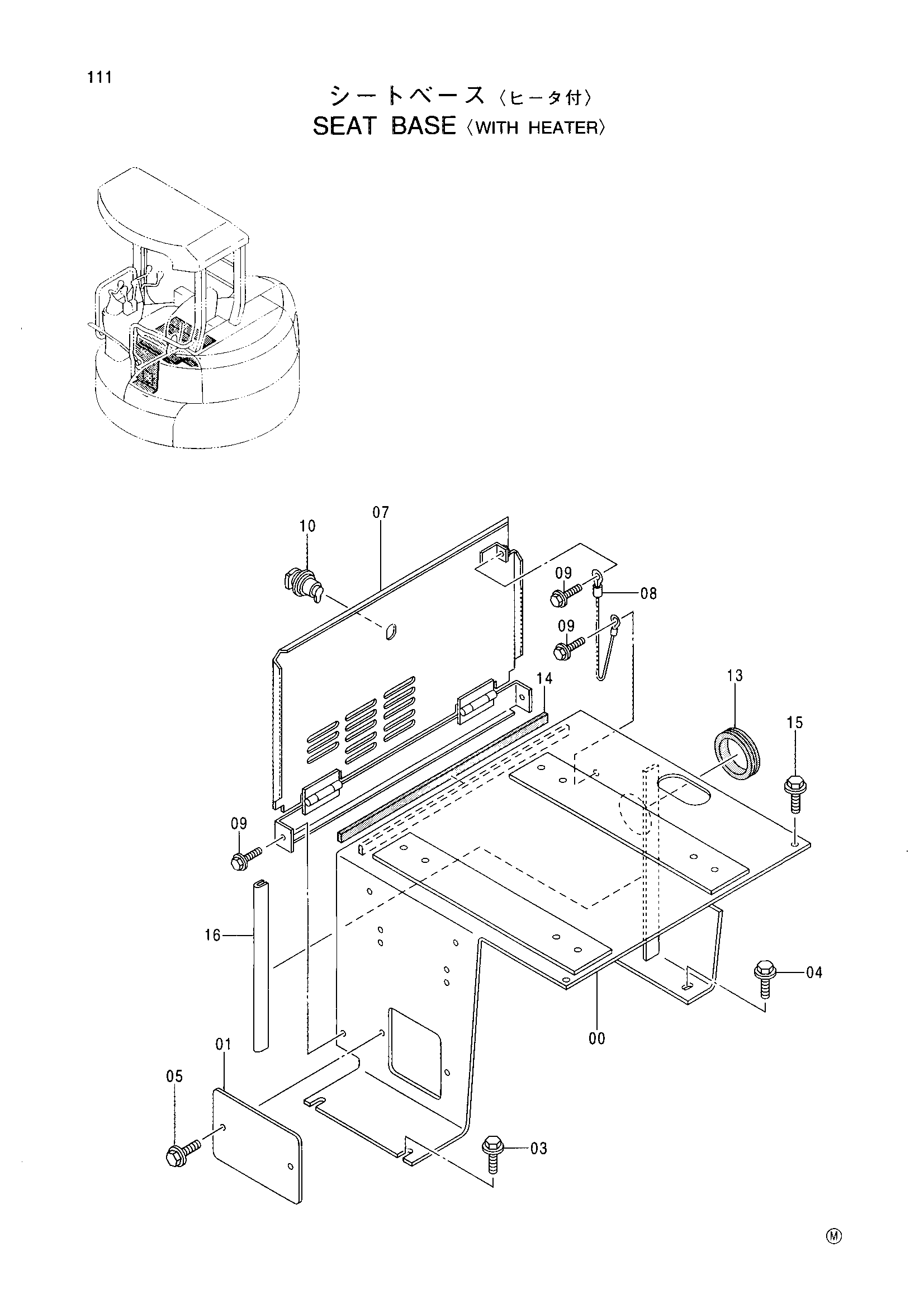

Заводская схема «Сиденье базовый <с отопитель>» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017578 | Кронштейн | 1 |
| 01 | 4403493 | Пластина | 1 |
| 03 | J051030 | Болт с шайбой | 2 |
| 04 | J051025 | Болт с шайбой | 2 |
| 05 | J090820 | Болт с шайбой | 2 |
| 07 | 7035085 | Крышка | 1 |
| 08 | 4347200 | Провод | 1 |
| 09 | J090820 | Болт с шайбой | 4 |
| 10 | 4403503 | Скальный | 1 |
| 13 | 4207839 | Резиновая втулка | 1 |
| 14 | 4403071 | Резиновая прокладка | 1 |
| 15 | J051020 | Болт с шайбой | 2 |
| 16 | 4352133 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
