Рама (навес) — HITACHI EX30UR-3

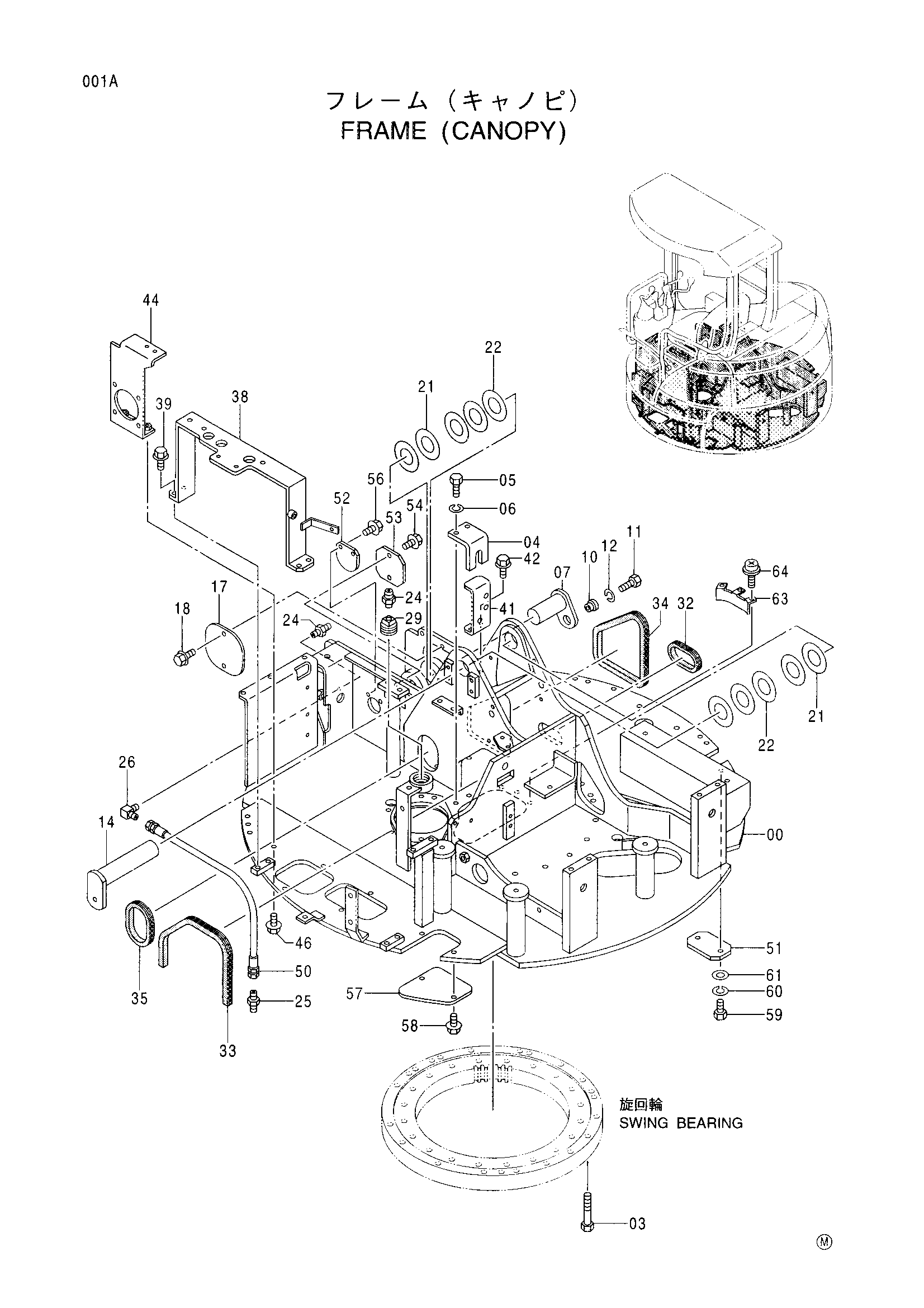

Заводская схема «Рама (навес)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006075 | Рама основной | 1 |
| 03 | J981255 | Болт | 22 |
| 04 | 4402785 | Ограничитель | 1 |
| 05 | J971230 | Болт | 2 |
| 06 | J252212 | Пружинная шайба | 2 |
| 07 | 9751263 | Палец | 1 |
| 10 | 4339354 | Втулка | 1 |
| 11 | J971230 | Болт | 1 |
| 12 | J252212 | Пружинная шайба | 1 |
| 14 | 9749735 | Палец | 1 |
| 17 | 4403809 | Пластина | 1 |
| 18 | J080816 | Болт с шайбой | 2 |
| 21 | 4354256 | Регулировочная шайба | 4 |
| 22 | 4354257 | Регулировочная шайба | 6 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4331915 | Адаптер | 1 |
| 26 | 4331916 | Угловой штуцер | 1 |
| 29 | 4310999 | Пробка | 1 |
| 32 | 4403796 | Резиновая втулка | 1 |
| 33 | 4396182 | Резиновая втулка | 1 |
| 34 | 4403797 | Резиновая втулка | 1 |
| 35 | 4402281 | Резиновая втулка | 1 |
| 38 | 8072364 | Кронштейн | 1 |
| 39 | J051025 | Болт с шайбой | 4 |
| 41 | 4402797 | Кронштейн | 1 |
| 42 | J051020 | Болт с шайбой | 2 |
| 44 | 8073151 | Кронштейн | 1 |
| 46 | J051030 | Болт с шайбой | 2 |
| 50 | 4372959 | Пластиковый шланг | 1 |
| 51 | 4415892 | Пластина | 1 |
| 52 | 4415893 | Пластина | 1 |
| 53 | 4416011 | Пластина | 1 |
| 54 | J090816 | Болт с шайбой | 2 |
| 56 | J090816 | Болт с шайбой | 2 |
| 57 | 4417818 | Пластина | 1 |
| 58 | J090816 | Болт с шайбой | 2 |
| 59 | J971020 | Болт | 2 |
| 60 | J252210 | Пружинная шайба | 2 |
| 61 | J253110 | Плоская шайба | 2 |
| 63 | 4422716 | Пластина | 1 |
| 64 | J680816 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
