Гидролинии хода — HITACHI EX30UR-3

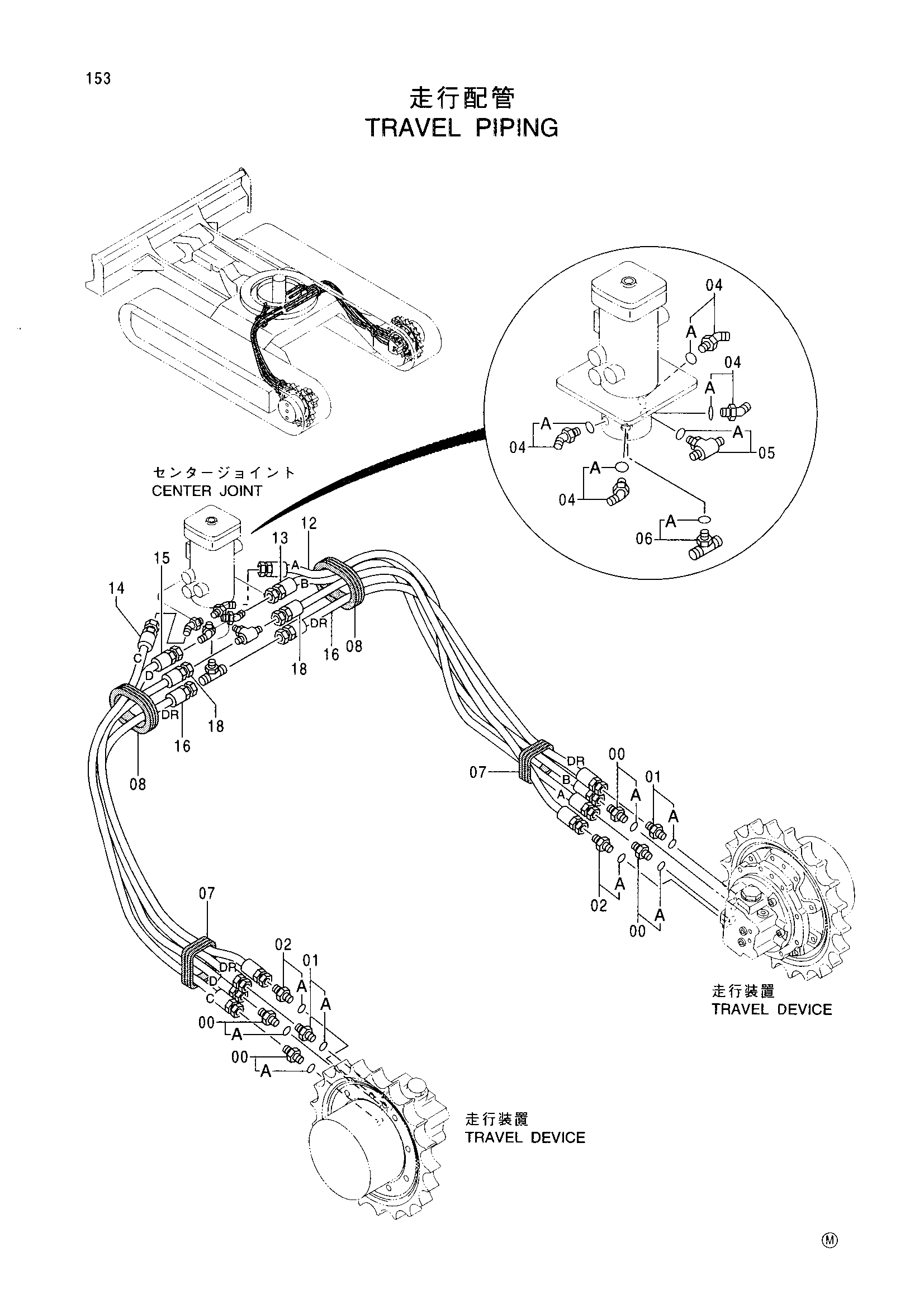

Заводская схема «Гидролинии хода» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368204 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4368205 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4095133 | Угловой штуцер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4368218 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4406059 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4331548 | Резиновая втулка | 2 |
| 08 | 4365859 | Резиновая втулка | 2 |
| 12 | 4415570 | Шланг (A) | 1 |
| 13 | 4415571 | Шланг (B) | 1 |
| 14 | 4415572 | Шланг (C) | 1 |
| 15 | 4415573 | Шланг (D) | 1 |
| 16 | 4415577 | Пластиковый шланг (DR) | 2 |
| 18 | 4512110 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
