Гидроцилиндр стрелы — HITACHI EX30UR-3

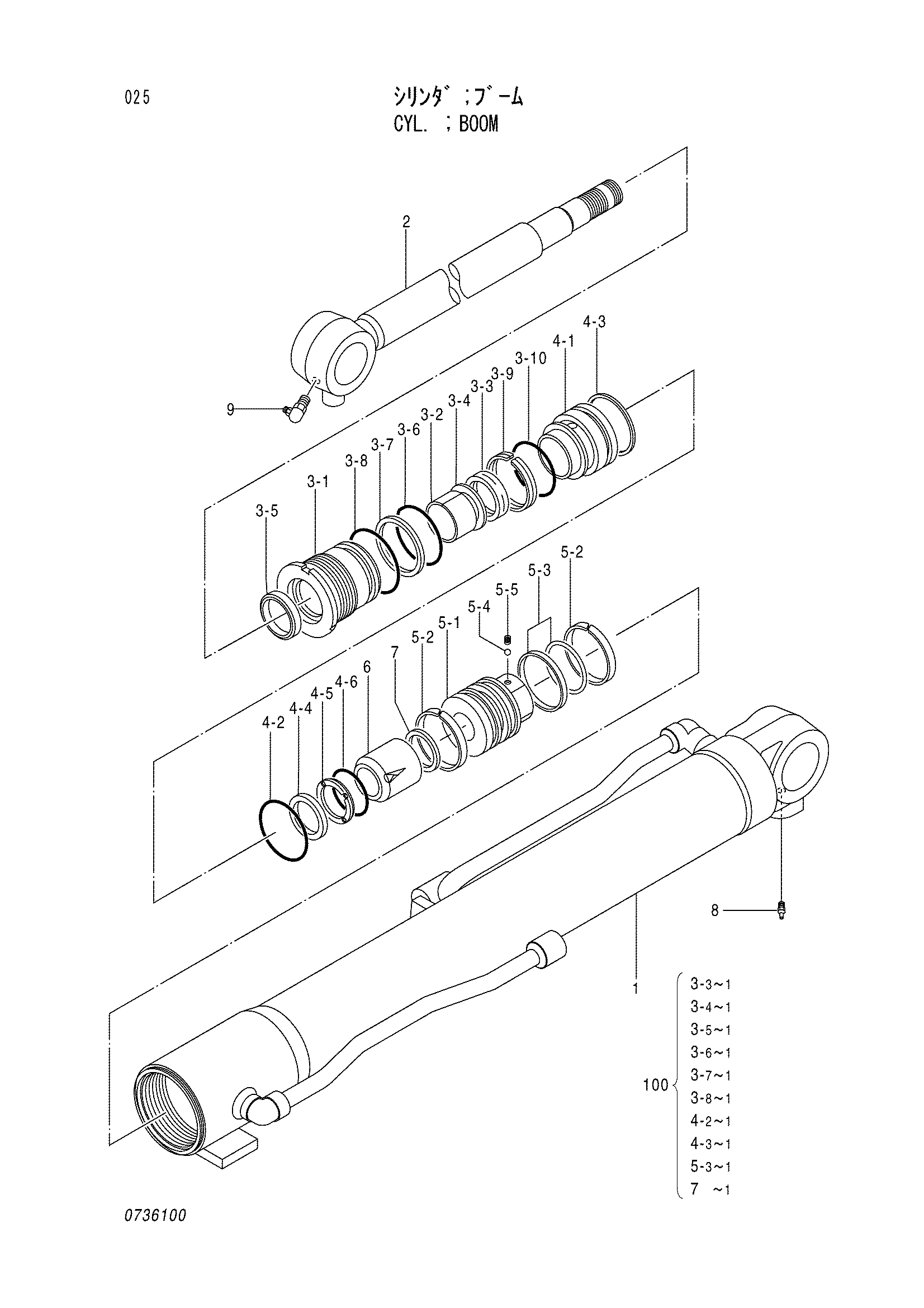

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4406364 | Гидроцилиндр стрелы | 1 | |
| 1 | 0736101 | Труба гидроцилиндра | 1 |
| 2 | 0736102 | Шток поршня | 1 |
| 3-1 | 0656703 | Головка гидроцилиндра | 1 |
| 3-2 | 0478703 | Втулка | 1 |
| 3-3 | 0656704 | U-образная манжета | 1 |
| 3-4 | 0663102 | Опорное кольцо | 1 |
| 3-5 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-6 | 0656705 | Уплотнительное кольцо | 1 |
| 3-7 | 0480904 | Опорное кольцо | 1 |
| 3-8 | 0478712 | Уплотнительное кольцо | 1 |
| 3-9 | 0480905 | Разъём | 1 |
| 3-10 | 0480906 | Ограничитель | 1 |
| 4-1 | 0736103 | Фиксатор | 1 |
| 4-2 | 0656707 | Уплотнительное кольцо | 1 |
| 4-3 | 0480904 | Опорное кольцо | 1 |
| 4-4 | 0478713 | Кольцо амортизатор | 1 |
| 4-5 | 0478714 | Проставка | 1 |
| 4-6 | 0478715 | Ограничитель | 1 |
| 5-1 | 0656708 | Поршень | 1 |
| 5-2 | 0480912 | Направляющее кольцо | 2 |
| 5-3 | 0480913 | Уплотнительное кольцо | 1 |
| 5-4 | 0478719 | Стальной шарик | 1 |
| 5-5 | 0479214 | Установочный винт | 1 |
| 6 | 0736104 | Амортизирующий подшипник | 1 |
| 7 | 0656710 | Опорное кольцо | 1 |
| 8 | 0429920 | Пресс-маслёнка | 1 |
| 9 | 0429921 | Пресс-маслёнка | 1 |
| 100 | 0656714 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
