Облицовка (1-2) — HITACHI EX30UR-3

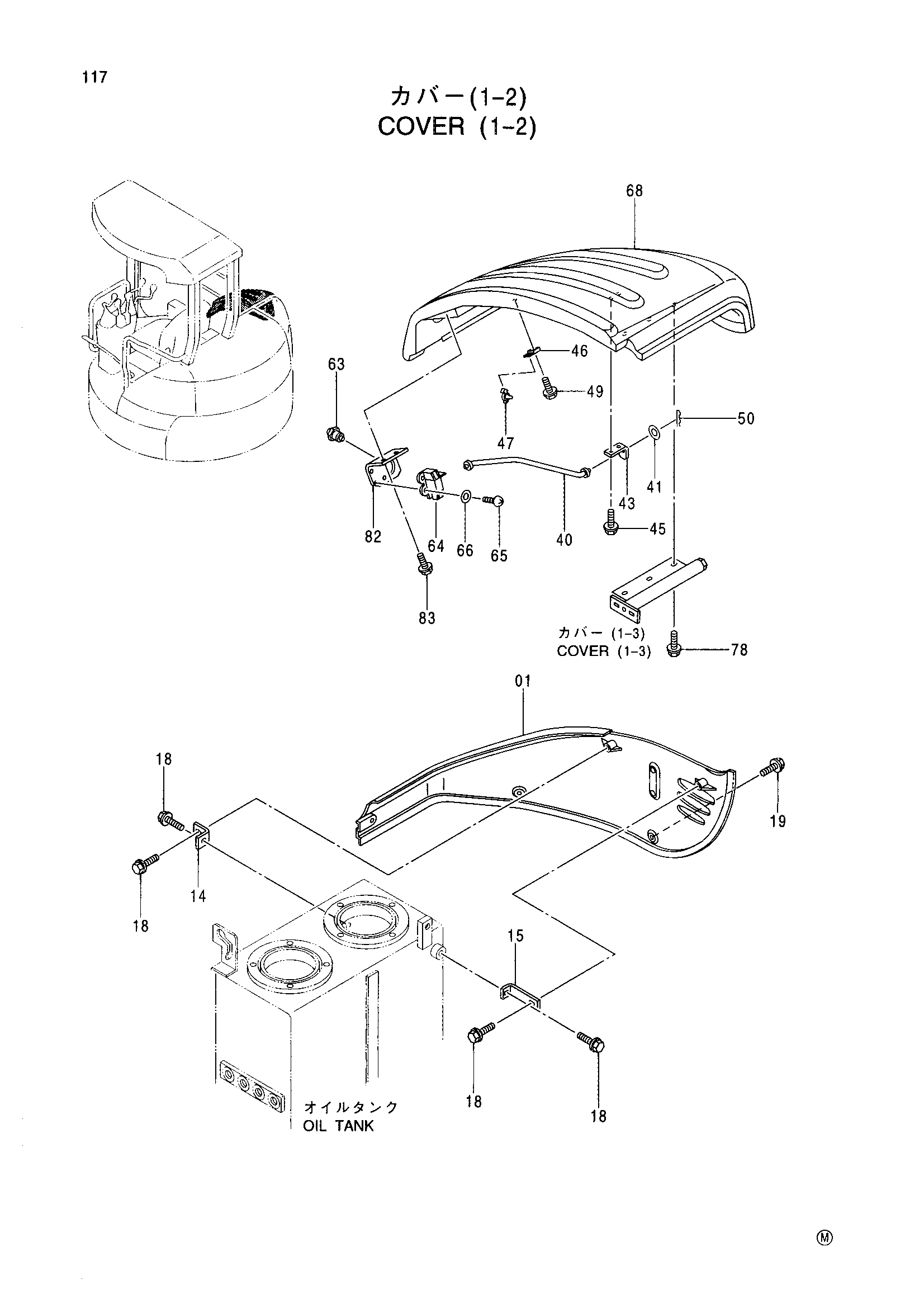

Заводская схема «Облицовка (1-2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003235 | Крышка | 1 |
| 14 | 4406535 | Кронштейн | 1 |
| 15 | 4406536 | Кронштейн | 1 |
| 18 | J090818 | Болт с шайбой | 4 |
| 19 | J090825 | Болт с шайбой | 3 |
| 40 | 9751150 | Стойка | 1 |
| 41 | J253108 | Плоская шайба | 1 |
| 43 | 4405707 | Кронштейн | 1 |
| 45 | J090818 | Болт с шайбой | 2 |
| 46 | 4405111 | Кронштейн | 1 |
| 47 | 4399244 | Держатель | 1 |
| 49 | J090818 | Болт с шайбой | 1 |
| 50 | 4402852 | Стопорный палец | 1 |
| 63 | 4406122 | Замок | 1 |
| 64 | 4406123 | Замок | 1 |
| 65 | J691612 | Винт | 4 |
| 66 | J252106 | Пружинная шайба | 4 |
| 68 | 0003247 | Крышка | 1 |
| 78 | J051020 | Болт с шайбой | 3 |
| 82 | 8075393 | Кронштейн | 1 |
| 83 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
