Смещаемый стрела детали — HITACHI EX30UR-3

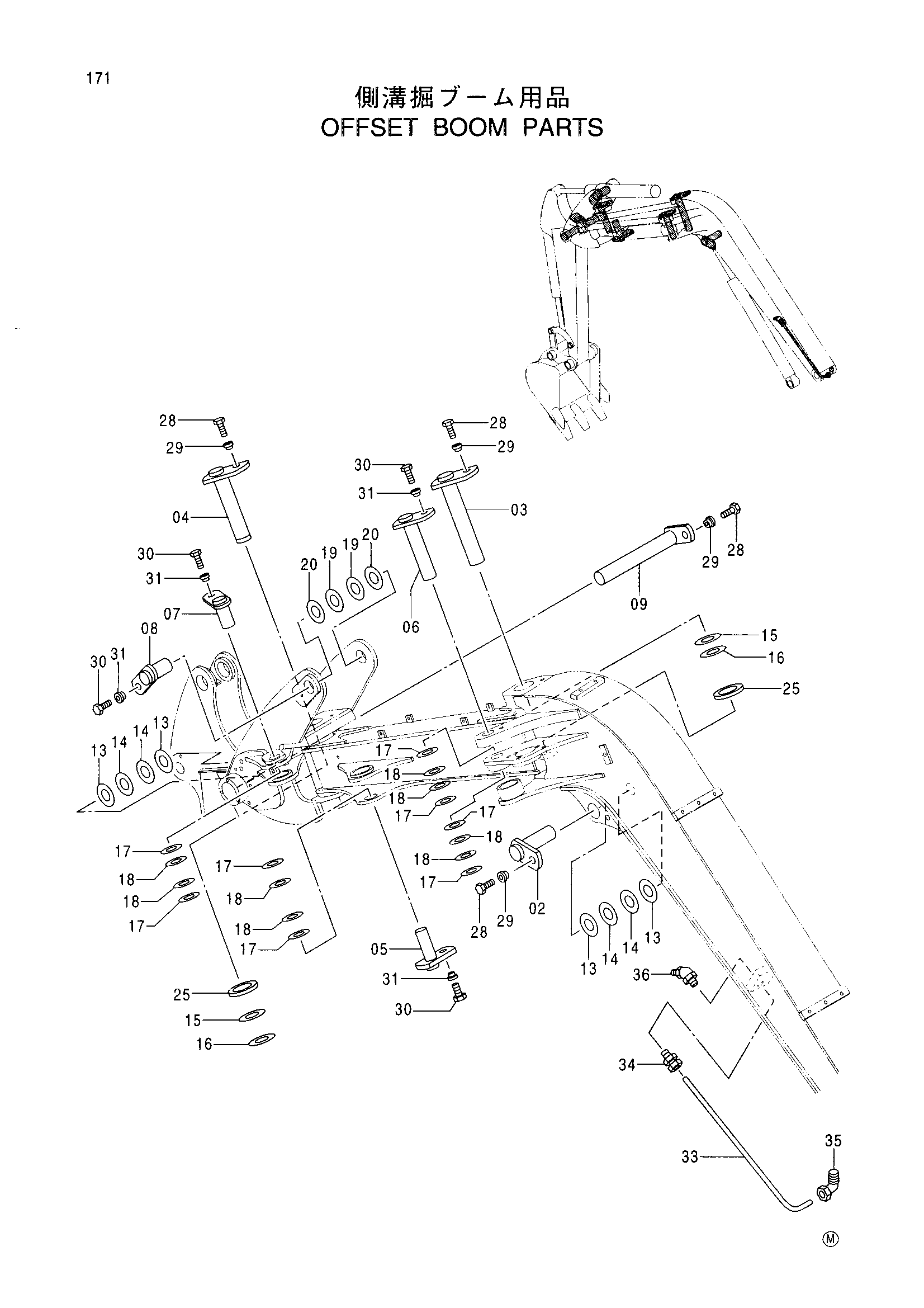

Заводская схема «Смещаемый стрела детали» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9750937 | Палец | 1 |
| 03 | 9750938 | Палец | 1 |
| 04 | 9750939 | Палец | 1 |
| 05 | 9750940 | Палец | 1 |
| 06 | 9750941 | Палец | 1 |
| 07 | 9750942 | Палец | 1 |
| 08 | 9750943 | Палец | 2 |
| 09 | 9750944 | Палец | 1 |
| 13 | 4377897 | Регулировочная шайба 0.5 | 4 |
| 14 | 4377898 | Регулировочная шайба 0.8 | 4 |
| 15 | 4353803 | Регулировочная шайба 0.5 | 2 |
| 16 | 4355599 | Регулировочная шайба 0.8 | 2 |
| 17 | 4367639 | Регулировочная шайба 0.5 | 8 |
| 18 | 4367640 | Регулировочная шайба 0.8 | 8 |
| 19 | 4352136 | Регулировочная шайба 0.5 | 2 |
| 20 | 4354259 | Регулировочная шайба 0.8 | 2 |
| 25 | 4406348 | Упорная пластина | 2 |
| 28 | J971435 | Болт | 4 |
| 29 | 4339355 | Втулка | 4 |
| 30 | J971230 | Болт | 5 |
| 31 | 4339354 | Втулка | 5 |
| 33 | 4422625 | Трубка | 1 |
| 34 | 4130168 | Штуцер трубки | 1 |
| 35 | 4130174 | Штуцер трубки | 1 |
| 36 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
