Основные гидролинии (2) — HITACHI EX30UR-3

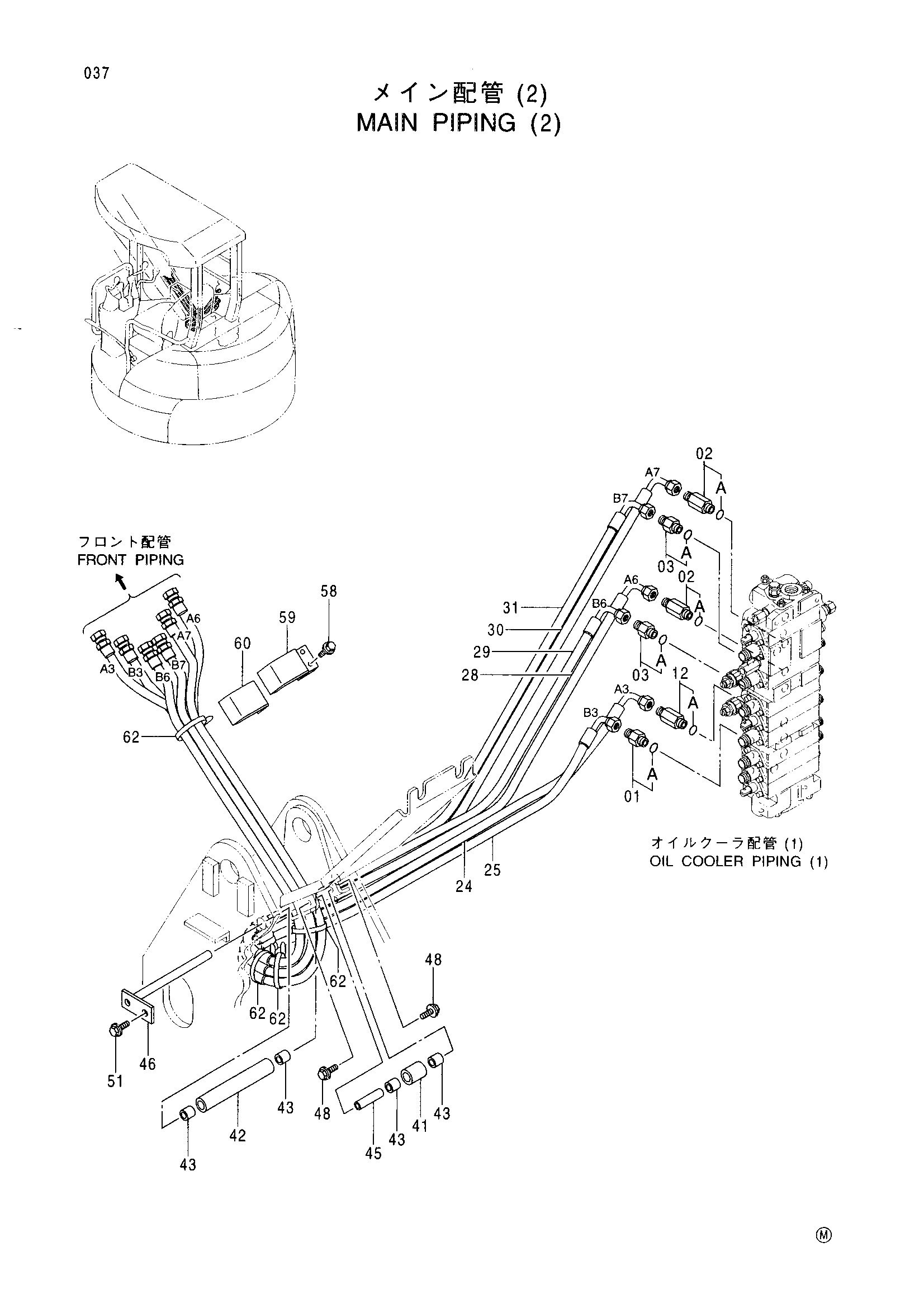

Заводская схема «Основные гидролинии (2)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368206 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4368210 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4407849 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4418443 | Шланг (A3) | 1 |
| 25 | 4418444 | Шланг (B3) | 1 |
| 28 | 4418445 | Шланг (A6) | 1 |
| 29 | 4418446 | Шланг (B6) | 1 |
| 30 | 4418447 | Шланг (A7) | 1 |
| 31 | 4418448 | Шланг (B7) | 1 |
| 41 | 4404995 | Ролик | 1 |
| 42 | 4404993 | Ролик | 1 |
| 43 | 4280298 | Втулка | 4 |
| 45 | 4404992 | Палец | 1 |
| 46 | 9750807 | Палец | 1 |
| 48 | J080820 | Болт с шайбой | 2 |
| 51 | J051025 | Болт с шайбой | 1 |
| 58 | J050816 | Болт с шайбой | 2 |
| 59 | 4421814 | Пластина | 1 |
| 60 | 4421815 | Резиновая прокладка | 1 |
| 62 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
