Пилотные гидролинии (1-3) — HITACHI EX30UR-3

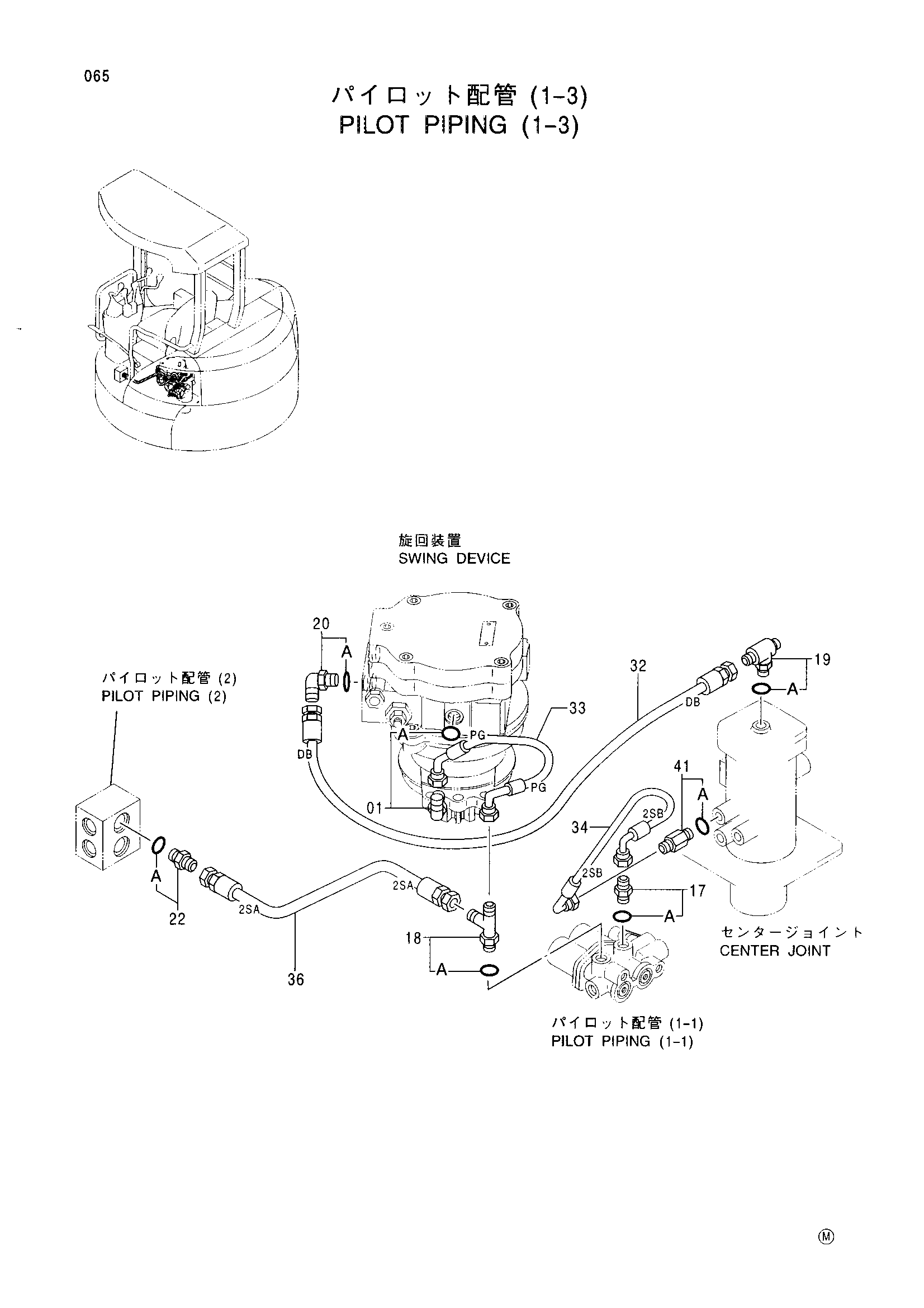

Заводская схема «Пилотные гидролинии (1-3)» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4112300 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4042030 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4368225 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4368218 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4169594 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4042031 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4418456 | Шланг (DB) | 1 |
| 33 | 4418680 | Шланг (PG) | 1 |
| 34 | 4418457 | Шланг (2SB) | 1 |
| 36 | 4418459 | Шланг (2SA) | 1 |
| 41 | 4368208 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
