Топливный бак — HITACHI EX30UR-3

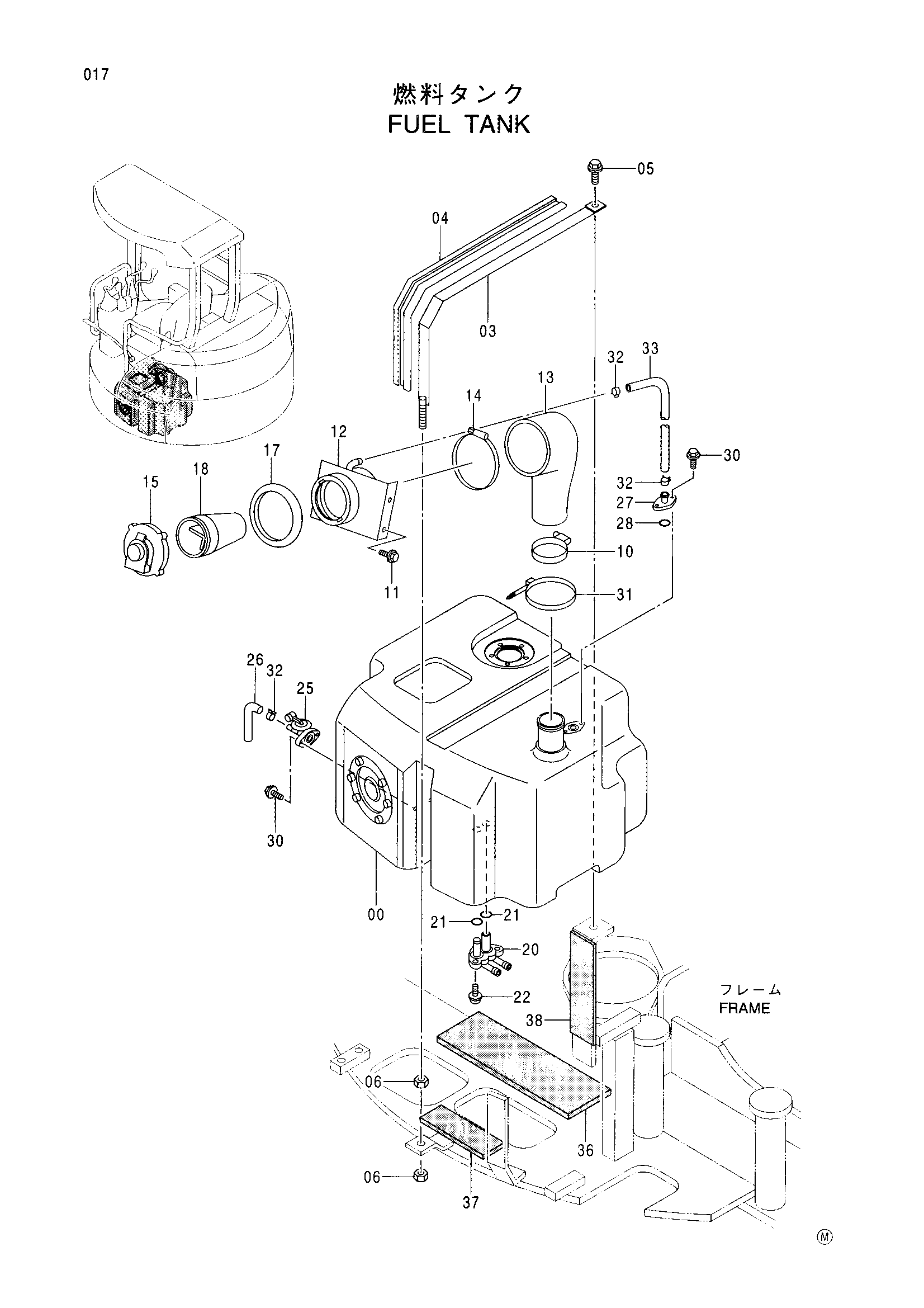

Заводская схема «Топливный бак» для HITACHI EX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4402400 | Топливный бак | 1 |
| 03 | 9750212 | Ремень | 1 |
| 04 | 4401785 | Резиновая прокладка | 1 |
| 05 | J090820 | Болт с шайбой | 1 |
| 06 | J231210 | Гайка | 2 |
| 10 | 4505385 | Хомут шланга | 1 |
| 11 | J090820 | Болт с шайбой | 2 |
| 12 | 8074816 | Заливная горловина | 1 |
| 13 | 3084552 | Топливный шланг | 1 |
| 14 | 4503469 | Хомут шланга | 1 |
| 15 | 4363380 | Колпачок | 1 |
| 17 | 4392120 | Защитный чехол | 1 |
| 18 | 4279093 | Фильтр | 1 |
| 20 | 4355689 | Сетчатый фильтр | 1 |
| 21 | 4202987 | Уплотнительное кольцо | 2 |
| 22 | J670514 | Винт с шайбой | 3 |
| 25 | 4358947 | Кран | 1 |
| 26 | 4402287 | Топливный шланг | 1 |
| 27 | 9749754 | Фланец | 1 |
| 28 | 985100 | Уплотнительное кольцо | 1 |
| 30 | J090614 | Болт с шайбой | 4 |
| 31 | 4055311 | Ленточный зажим | 1 |
| 32 | 4351486 | Хомут шланга | 3 |
| 33 | 4415428 | Топливный шланг | 1 |
| 36 | 4359646 | Резиновая прокладка | 1 |
| 37 | 4404056 | Резиновая прокладка | 1 |
| 38 | 4404057 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
