Облицовка (1-2) — HITACHI EX30UR-2C

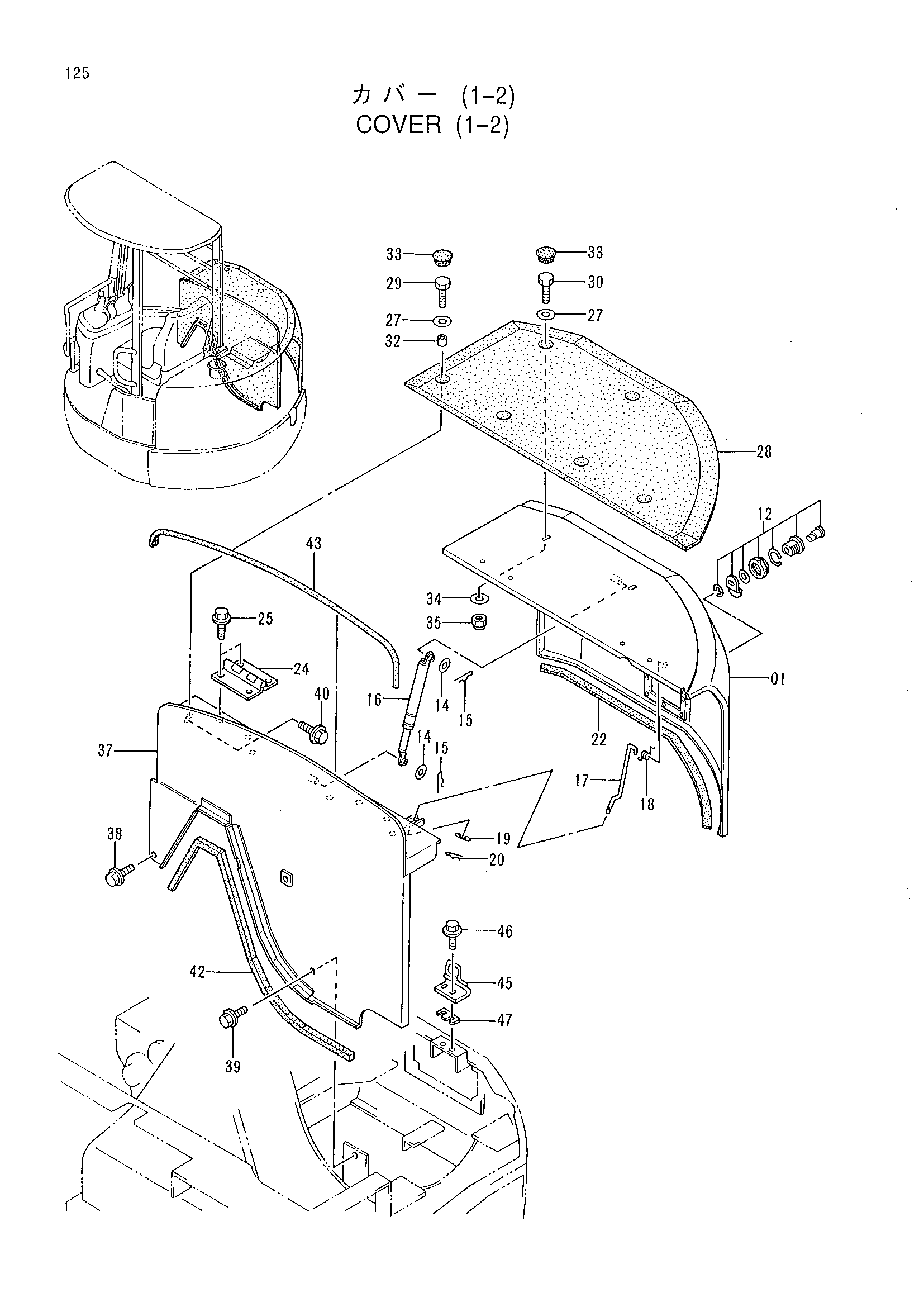

Заводская схема «Облицовка (1-2)» для HITACHI EX30UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004190 | Крышка двигатель | 1 |
| 12 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 14 | J253108 | Плоская шайба | 2 |
| 15 | 4289311 | Палец | 2 |
| 16 | 4332422 | Стойка | 1 |
| 17 | 4331302 | Стойка | 1 |
| 18 | 4277948 | Пружина | 1 |
| 19 | J253108 | Плоская шайба | 1 |
| 20 | 4022697 | Стопорный палец | 1 |
| 22 | 4303245 | Амортизатор | 1 |
| 24 | 4331664 | Хинг | 2 |
| 25 | J051020 | Болт с шайбой | 8 |
| 27 | 4346037 | Шайба | 6 |
| 28 | 4331304 | Крышка резиновый | 1 |
| 29 | J960820 | Болт | 4 |
| 30 | J960825 | Болт | 2 |
| 32 | 4331308 | Втулка | 4 |
| 33 | 4326851 | Колпачок | 6 |
| 34 | 4303547 | Шайба | 2 |
| 35 | 4030364 | U-образная гайка | 2 |
| 37 | 6014042 | Опора | 1 |
| 38 | J090820 | Болт с шайбой | 1 |
| 39 | J061020 | Болт с шайбой | 1 |
| 40 | J051020 | Болт с шайбой | 1 |
| 42 | 4304937 | Резиновое уплотнение | 1 |
| 43 | 4351138 | Амортизатор | 1 |
| 45 | 8056062 | Защёлка | 1 |
| 46 | J050825 | Болт с шайбой | 2 |
| 47 | 4288359 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
